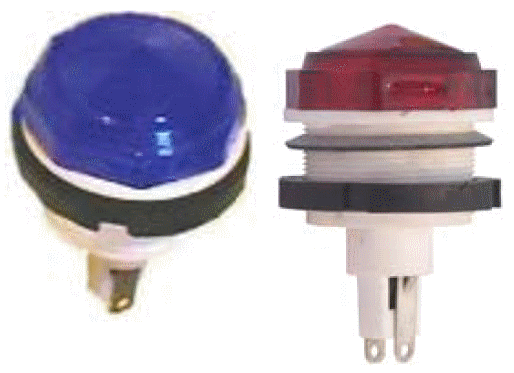

Арматура АЕ светосигнальная

АРМАТУРА СВЕТОСИГНАЛЬНАЯ СЕРИИ АЕ-24

АРМАТУРА СВЕТОСИГНАЛЬНАЯ СЕРИИ АЕ-24ОБЩИЕ СВЕДЕНИЯ

Арматура светосигнальная серии АЕ предназначена для работы в цепях световой индикации в стационарном оборудовании (шкафах, щитах, пультах и т.п.).

Структура условного обозначения:

АЕ-24-ХХ
АЕ – серия;
24 – номинальное напряжение питания лампы, В;
X – напряжение сети, В: 24; 36; 48; 60; 110; 127; 220; 380; 440; 500; 600;
X – цвет светофильтра.Климатическое исполнение и категория размещения: У2 по ГОСТ 15150-69.
АЕ3ХХ221Х2:
АЕ – серия;
3 – вид лампы (коммутаторная);
Х – номинальное напряжение ламп (1 – 6В, 2 – 24В);
Х – цвет светофильтра (1 – красный, 2 – синий, 3 – зеленый, 4 – желтый, 5 – белый);
2 – без трансформатора;
2 – степень защиты (IP65);
1 – с постоянным свечением;
Х2 – климатическое исполнение (У, Т) и категория размещения (2).Примеры: АЕ-321221 (красный), АЕ-322221 (синий), АЕ-323221 (зеленый), АЕ-324221 (желтый), АЕ-321221 (белый).

Условия эксплуатации: номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом: высота над уровнем моря не более 2000 м, температура окружающей среды от минус 45 до 50 °С, относительная влажность воздуха 98% при температуре 35 °С , окружающая среда не содержащая токопрово-дящей пыли, агрессивных паров и газов в концентрациях, снижающих параметры арматуры, разрушающих металл и изоляцию , группа механического исполнения МЗ по ГОСТ 17516.1-90, рабочее положение любое, степень защиты оболочки по ГОСТ 14254-96: IP65 – со стороны светофильтра, IP00 – со стороны контактов. Требования техники безопасности по ГОСТ 12.2.007.0 – 75 для приборов класса 0. Арматура соответствует требованиям ГОСТ 10264-82.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические данные арматуры приведены в таблице.

Серия Цвет светофильтра Напряжение сети, В Добавочное сопротивление R, Ом Мощность добавочного сопротивления, Вт (ПЭВ, С5-35В)
АЕ Красный; синий; зеленый; желтый; молочный 24 25
36 150
48 300
60 360
110 1000
127 1300
220 2400
380 2400+2400
440 2400+2400
500 2400+2400
600 5100+2000 50

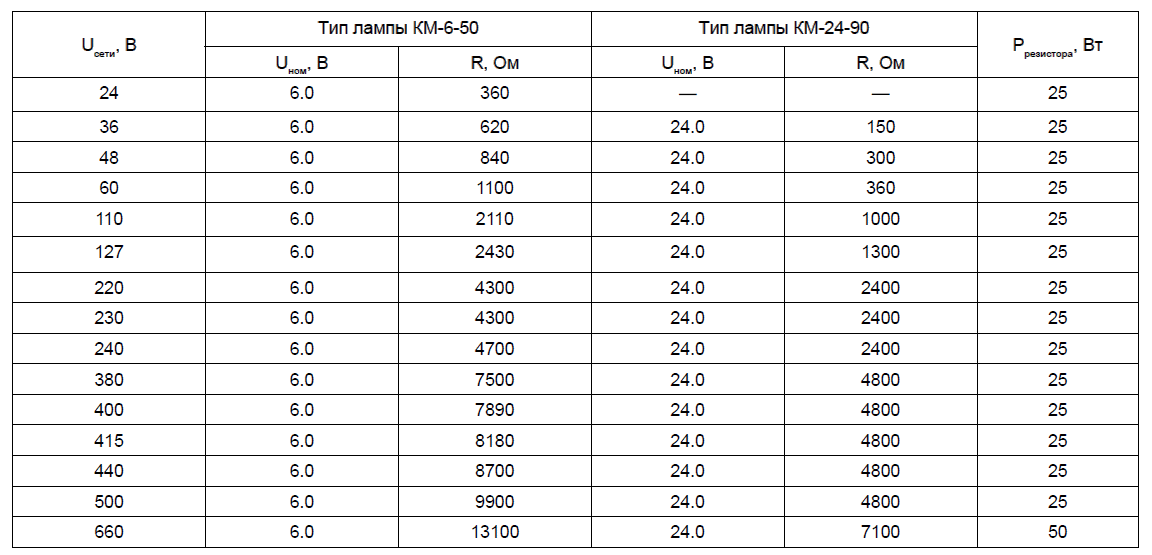

НОМИНАЛЫ ДОБАВОЧНЫХ РЕЗИСТОРОВ

Тип лампы, применяемой в арматуре Коммутаторный
КМ-24
Номинальное напряжение питания лампы, В 24
Мощность используемой лампы, Вт, не более 3,5
Род тока Постоянный и переменный частотой 50 Гц
Сопротивление электрического контакта, Ом, не более: 0,1 в нормальных климатических условиях
0,2 в условиях повышенной (пониженной) температуры окружающей среды)
Сопротивление изоляции, МОм, не менее 19
Режим свечения арматуры Постоянный
Установленный срок службы, лет, не менее 10
Масса, кг 0,014
Гарантийный срок 1 год со дня ввода в эксплуатацию

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

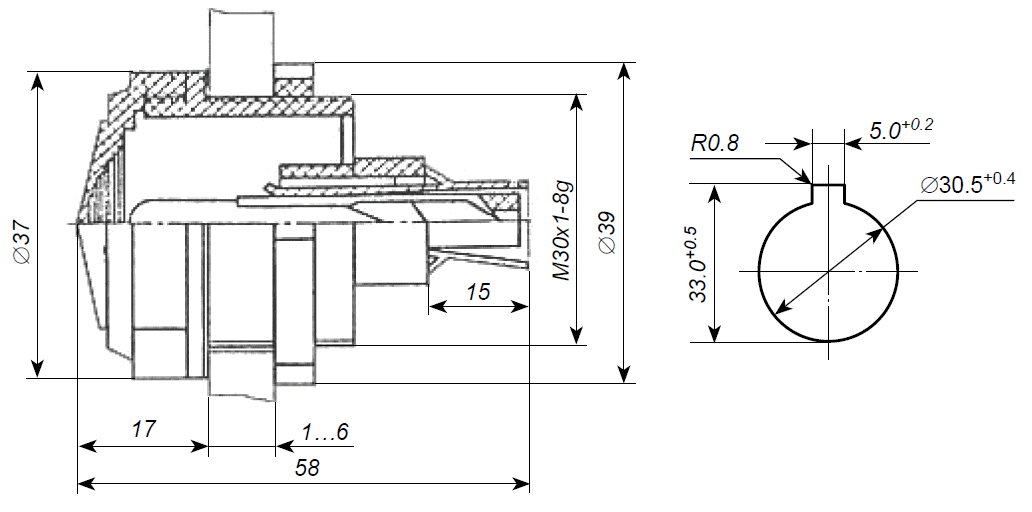

КОНСТРУКЦИЯ АЕ

Арматура состоит из пластмассового корпуса, цветного пластмассового колпачка, резиновой прокладки, гайки и двух металлических контактов. Для работы необходимо открутить колпачок и вставить лампу. Замену лампы производить с лицевой стороны панели, на которой она установлена, предварительно открутив колпачок. Работа арматуры состоит в свечении при подаче напряжения на ее контакты в соответствии с ее функциональным назначением и электрической схемой. Выводы арматуры допускают подсоединение методом пайки двух проводников сечением до 1,5 мм2.
