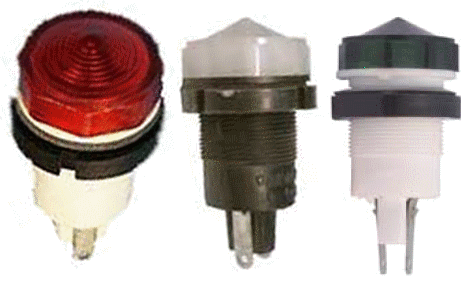

АРМАТУРА СВЕТОСИГНАЛЬНАЯ СЕРИИ АМЕ-24
ОБЩИЕ СВЕДЕНИЯ
Арматура светосигнальная серии АМЕ (АСК1)предназначена для работы в цепях световой индикации в стационарном оборудовании (шкафах, щитах, пультах и т.п.).
Структура условного обозначения:
| АМЕ-24-ХХ АМЕ – серия; 24 – номинальное напряжение питания лампы, В; X – напряжение сети, В: 24; 36; 48; 60; 110; 127; 220; 380; 440; 500; 600; X – цвет светофильтра.Климатическое исполнение и категория размещения: У2 по ГОСТ 15150-69. |
АМЕ3ХХ221Х2: АМЕ – серия; 3 – вид лампы (коммутаторная); Х – номинальное напряжение ламп (1 – 6В, 2 – 24В); Х – цвет светофильтра (1 – красный, 2 – синий, 3 – зеленый, 4 – желтый, 5 – белый); 2 – без трансформатора; 2 – степень защиты (IP65); 1 – с постоянным свечением; Х2 – климатическое исполнение (У, Т) и категория размещения (2). Примеры: АМЕ-321221 (красный), АМЕ-322221 (синий), АМЕ-323221 (зеленый), АМЕ-324221 (желтый), АМЕ-321221 (белый). |
Условия эксплуатации: номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом: высота над уровнем моря не более 2000 м, температура окружающей среды от минус 45 до 50 °С, относительная влажность воздуха 98% при температуре 35 °С , окружающая среда не содержащая токопрово-дящей пыли, агрессивных паров и газов в концентрациях, снижающих параметры арматуры, разрушающих металл и изоляцию , группа механического исполнения МЗ по ГОСТ 17516.1-90, рабочее положение любое, степень защиты оболочки по ГОСТ 14254-96: IP65 – со стороны светофильтра, IP00 – со стороны контактов. Требования техники безопасности по ГОСТ 12.2.007.0 – 75 для приборов класса 0. Арматура соответствует требованиям ГОСТ 10264-82.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные технические данные арматуры приведены в таблице.
| Серия | Цвет светофильтра | Напряжение сети, В | Добавочное сопротивление R, Ом | Мощность добавочного сопротивления, Вт (ПЭВ, С5-35В) |
| АМЕ | Красный; синий; зеленый; желтый; молочный | 24 | – | 25 |
| 36 | 150 | |||
| 48 | 300 | |||
| 60 | 360 | |||
| 110 | 1000 | |||
| 127 | 1300 | |||
| 220 | 2400 | |||
| 380 | 2400+2400 | |||
| 440 | 2400+2400 | |||
| 500 | 2400+2400 | |||
| 600 | 5100+2000 | 50 |
| Тип лампы, применяемой в арматуре | Коммутаторный КМ-24 |
| Номинальное напряжение питания лампы, В | 24 |
| Мощность используемой лампы, Вт, не более | 3,5 |
| Род тока | Постоянный и переменный частотой 50 Гц |
| Сопротивление электрического контакта, Ом, не более: | 0,1 в нормальных климатических условиях 0,2 в условиях повышенной (пониженной) температуры окружающей среды) |
| Сопротивление изоляции, МОм, не менее | 19 |
| Режим свечения арматуры | Постоянный |
| Установленный срок службы, лет, не менее | 10 |
| Масса, кг | 0,014 |
| Гарантийный срок | 1 год со дня ввода в эксплуатацию |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

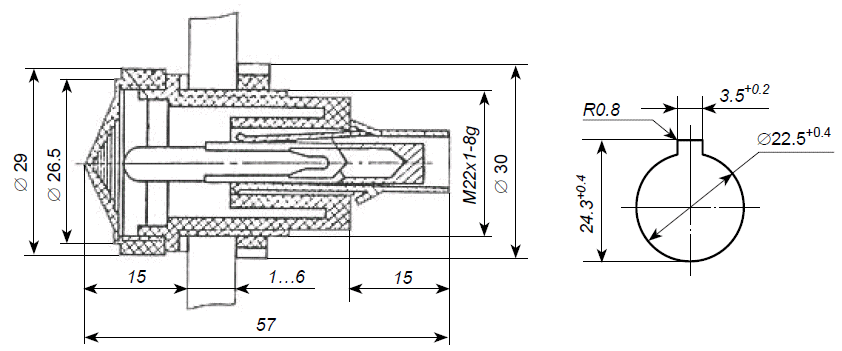

Арматура состоит из пластмассового корпуса, цветного пластмассового колпачка, резиновой прокладки, гайки и двух металлических контактов. Для работы необходимо открутить колпачок и вставить лампу. Замену лампы производить с лицевой стороны панели, на которой она установлена, предварительно открутив колпачок. Работа арматуры состоит в свечении при подаче напряжения на ее контакты в соответствии с ее функциональным назначением и электрической схемой. Выводы арматуры допускают подсоединение методом пайки двух проводников сечением до 1,5 мм2.
