ЗВОФ звонок на обрыв постоянного тока с фильтром

Общие сведения
Звонок ЗВОФ предназначен для подачи звуковых сигналов в системах тревожной сигнализации постоянного тока.

Условия эксплуатации
Все приборы изготавливаются в водозащищенном исполнении, режим работы – повторно-кратковременный. Длительность непрерывной работы прибора составляет не более 1 мин., пауза – 1 мин.

Приборы изготавливаются в двух климатических исполнениях по ГОСТ 15150-69: О1 (общеклиматическое исполнение) и УХЛ5 (для эксплуатации в макроклиматических районах с умеренным климатом и холодным климатом).

Технические характеристики ЗВОФ
Приборы ЗВОФ устойчиво работают при колебаниях напряжения постоянного тока в пределах от +5 до -10 % от номинального значения.

Марка Номинальное напряжение постоянного тока, В Потребляемая мощность, Вт Сила звука Дб (не менее) Масса ЗВОФ, кг
ЗВОФ-220 220 11 86 2,2
ЗВОФ-110 110 9,4 86 2,2
ЗВОФ-24 24 5 86 2,2

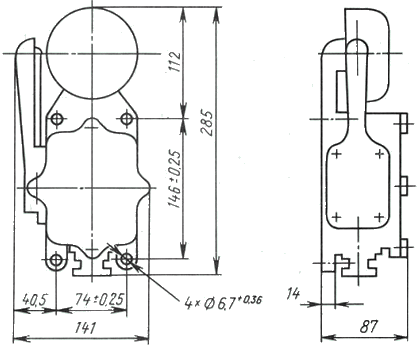

Чертеж ЗВОФ

Звонок на обрыв постоянного тока с фильтром ЗВОФЧертеж звонка на обрыв постоянного тока с фильтром ЗВОФ

Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
