АВ2000 ECO автомат

Модульні автоматичні вимикачі АВ2000 (ECO) призначені для захисту низьковольтних електричних ланцюгів від перевантаження та струмів короткого замикання (КЗ), а також для оперативного включення та відключення електричних ланцюгів на промислових, побутових об’єктах, підстанціях і розподільчих пристроях.

Технічні характеристики модульних автоматичних вимикачів АВ 2000 (ECO)

Кількість полюсів – 1, 2, 3
Характеристики відключення – B*, C
Номінальна напруга ~230/400В
Номінальний струм 1*, 2*, 3*, 4*, 5*, 6, 10, 16, 20, 25, 32, 40, 50, 63А
Номінальна частота 50Гц
Клас селективності 3
Відключаюча здатність 6кА
Комутаційна зносостійкість (кількість циклів вкл./відкл.) електрична 1500, механічна 8500
Перетин дротів, що під’єднуються, мм2  1÷25
Ступінь захисту ІР20
Діапазон робочих температур -5÷+40С0
*позиції, що виготовляються під замовлення

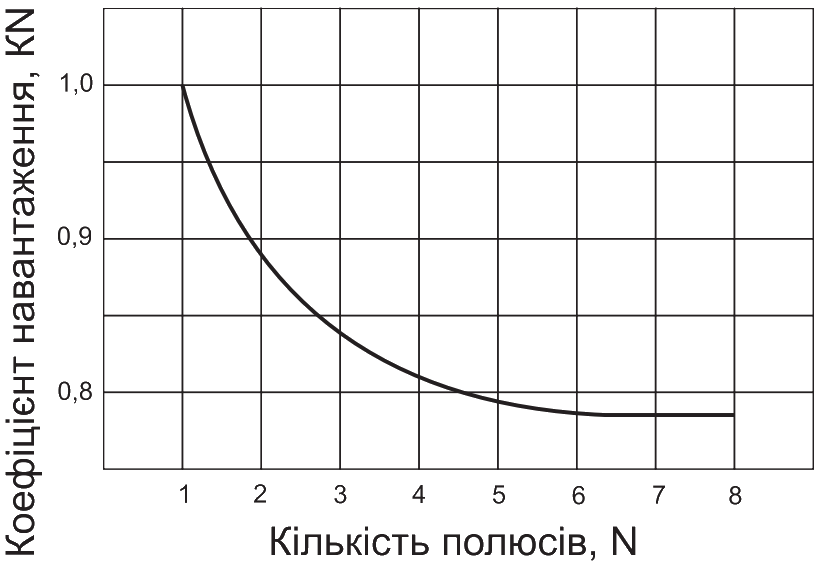

Здатність навантаження для

паралельно розміщених

автоматичних вимикачів

Принципова схема
ba2000eco_koef ab2000eco_shema

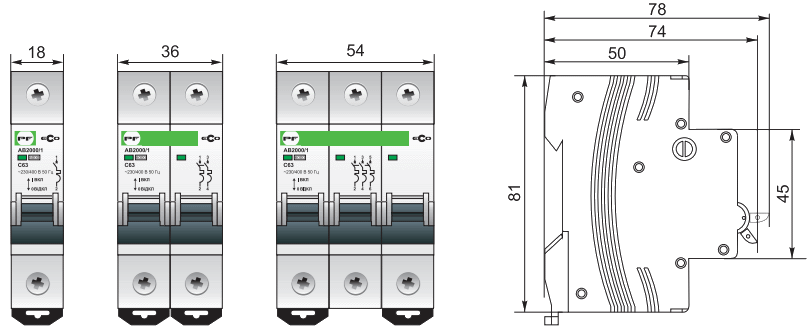

Габаритні розміри АВ-2000 (ECO)

ab2000eco_gabaryt

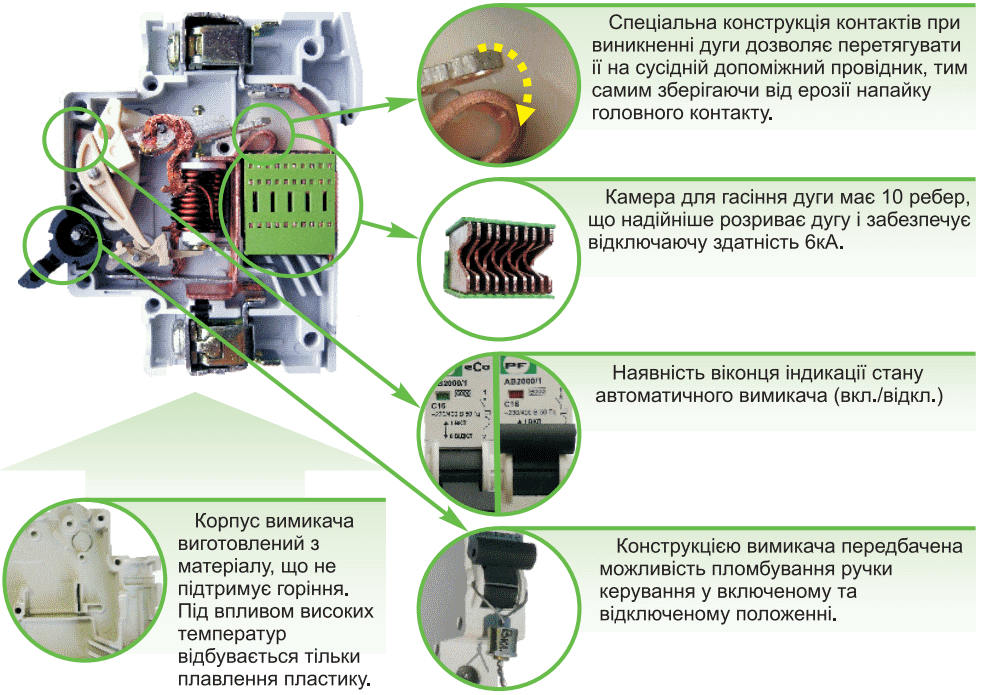

Особливості конструкції вимикача АВ2000 (ECO)

ab2000eco_konstr

Асортимент модульних автоматичних вимикачів АВ2000 (ECO)

Зовнішній
вигляд		 Тип Номінальний
струм, А		 Кількість
полюсів		 Характе-
ристика
 Автоматичний вимикач АВ2000/1 (ECO)

АВ2000/1-С6 30/400-У3

АВ2000/1-С10 30/400-У3

АВ2000/1-С16 30/400-У3

АВ2000/1-С20 30/400-У3

АВ2000/1-С25 30/400-У3

АВ2000/1-С32 30/400-У3

АВ2000/1-С40 30/400-У3

АВ2000/1-С50 30/400-У3

АВ2000/1-С63 30/400-У3

 6

10

16

20

25

32

40

50

63

 1

1

1

1

1

1

1

1

1

C

C

C

C

C

C

C

C

C
Зовнішній
вигляд		 Тип Номінальний
струм, А		 Кількість
полюсів		 Характе-
ристика


Автоматичний вимикач АВ2000/2 (ECO)

 АВ2000/2-С6 30/400-У3

АВ2000/2-С10 30/400-У3

АВ2000/2-С16 30/400-У3

АВ2000/2-С20 30/400-У3

АВ2000/2-С25 30/400-У3

АВ2000/2-С32 30/400-У3

АВ2000/2-С40 30/400-У3

АВ2000/2-С50 30/400-У3

АВ2000/2-С63 30/400-У3

6

10

16

20

25

32

40

50

63

 2

2

2

2

2

2

2

2

2

 C

C

C

C

C

C

C

C

C



Зовнішній
вигляд		 Тип Номінальний
струм, А		 Кількість
полюсів		 Характе-
ристика


Автоматичний вимикач АВ2000/3 (ECO)

 АВ2000/3-С6 30/400-У3

АВ2000/3-С10 30/400-У3

АВ2000/3-С16 30/400-У3

АВ2000/3-С20 30/400-У3

АВ2000/3-С25 30/400-У3

АВ2000/3-С32 30/400-У3

АВ2000/3-С40 30/400-У3

АВ2000/3-С50 30/400-У3

АВ2000/3-С63 30/400-У3

6

10

16

20

25

32

40

50

63

 3

3

3

3

3

3

3

3

3

 C

C

C

C

C

C

C

C

C

Допустимий робочий струм вимикача в залежності від температури навколишнього середовища

ab2000eco_t
