АВМ-20 автоматический выключатель

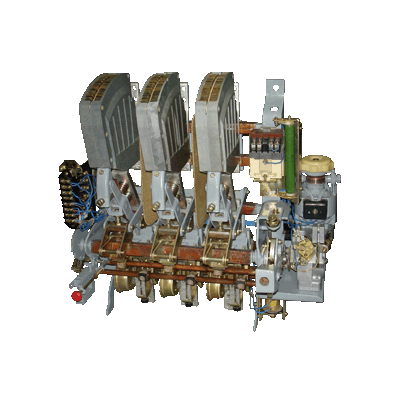

Выключатель автоматический АВМ-20 стационарныйВыключатель автоматический воздушный АВМ-20 на 1000, 1200, 1600, 1800, 2000 А предназначен для использования в электрических силовых установках постоянного тока до 440В и переменного до 500В с частотой 50 или 60 Гц (для экспорта), для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрических цепей, в том числе и асинхронных электродвигателей, если их пусковые характеристики согласованы с защитными характеристиками выключателей.

Выключатели АВМ 20 по климатическим условиям имеют исполнения:

  • выключатели общего применения – исполнение “У” категории 3. Эти выключатели пригодны также для эксплуатации “ХЛ” категории 4
  • выключатели в морском исполнении “М” категории 4
  • выключатели в тропическом исполнении “Т” категории 4

Выключатели АВМ20 выпускают в открытом исполнении и они рассчитаны на работу в не взрывоопасной среде, которая не содержит большого количества агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, и не насыщена токопроводящей пылью и водяными парами.

Выключатели могут работать в местности с высотой над уровнем моря не более 1000м.

Технические данные выключателя автоматического АВМ-20 до 2000 А

Выключатель автоматический АВМ-20 выкатнойБуквенные и цифровые обозначения типов выключателей:

  • С – селективные выключатели с выдержкой времени при перегрузках и токах короткого замыкания
  • Н – не селективные выключатели с выдержкой времени при перегрузках и мгновенного срабатывания при токах короткого замыкания (с часовыми механизмами), а также мгновенного срабатывания при перегрузках и токах короткого замыкания (без часовых механизмов)
  • В – выдвижное исполнение.

Механическая износостойкость выключателей (общее число операций “включение” и “отключение”) составляет 10 000 циклов для выключателей с рукояткой и рычажным приводом и 8 000 циклов для выключателей с электродвигательным приводом.

Принцип работы выключателя автоматического АВМ-20

Выключатель имеет два коммутационных положения – включенное и отключенное. Включение и отключение выключателей может производиться ручным приводом или дистанционным приводом (в зависимости от исполнения выключателя). Дистанционное включение осуществляется электродвигательным приводом, а дистанционное отключение – независимым расцепителем или минимальным расцепителем напряжения. Максимальная токовая защита осуществляется максимальными расцепителями тока. Минимальная защита (при снижении напряжения) осуществляется минимальным расцепителем напряжения. Выдержка времени при перегрузках достигается за счет часовых механизмов, установленных на максимальных расцепителях тока, а при токах короткого замыкания – при помощи механического замедлителя расцепления.

Обозначение выключателя Номинальный ток выключателя, А Номинальный ток катушки максимального расцепителя тока (один из них), А Срабатывание максимального расцепителя тока
При перегрузке При коротком замыкании
АВМ-20Н-У3 ~2000

-2300

1000, 1200

1600, 2000

Без выдержки времени или с выдержкой времени не менее 10 с при токе, равном наименьшей уставке тока перегрузки Мгновенное
АВМ-20Н-М4



АВМ-20Н-Т4

~1800



-2000

~1000, 1200

~1600, 1800

-1000, 1200

-1600, 2000

АВМ-20НВ-У3

АВМ-20НВ-Т4

~1600

-2000

~1000, 1200, 1600

-1000, 1200, 1600, 2000

АВМ-20С-У3

АВМ-20С-М4

~2000

-2300

1000, 1200

1600, 2000

С выдержкой времени не менее 10 с при токе, равном наименьшей уставке тока перегрузки С выдержкой времени при токе короткого замыкания 0.25,  0.4 и 0.6 с
АВМ-20С-Т4 ~1800



-2000

~1000, 1200

~1600, 1800

-1000, 1200

-1600, 2000

АВМ-20СВ-У3

АВМ-20СВ-Т4

~1600

-2000

~1000, 1200, 1600

-1000, 1200

-1600, 2000

С выдержкой времени не менее 10 с при токе, равном наименьшей уставке тока перегрузки. С выдержкой времени при токе короткого замыкания 0.25,  0.4 и 0.6 с

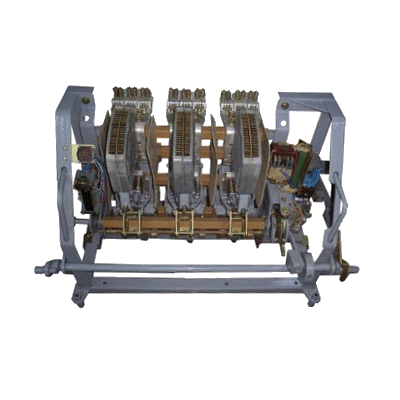

Автоматический выключатель АВМ-20 выкатнойАвтоматический выключатель АВМ-20 собирают на стальных каркасах с рейками из изоляционных материалов.
Основными элементами автоматических выключателей АВМ-20 являются неподвижные и подвижные контакты 1 и 2 с дугогасительными камерами 3, механизм свободного расцепления 4, привод ручного включения 5, расцепители минимального напряжения 6 и максимального тока 7, набор зажимов
8, а у выкатных выключателей — штепсельный разъем
9, фиксатор положения тележки 10 и подвижный заземляющий контакт 11.
