А3161 автоматический выключатель

Автоматический выключатель А3161 15А, 20А, 25А, 30А, 40А, 50АОписание автомата А 3161 на 15А, 20А, 25А, 30А, 40А, 50А:
Автоматические выключатели А3161 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Конструкция и технические данные:
Автомат А-3161 состоит из следующих основных узлов: кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма управления и зажимов для присоединения внешних проводов.

Кожух выполнен из пластмассы и состоит из основания, на котором смонтированы все части автомата, и крышки, привинчиваемой к основанию.

Коммутирующее устройство состоит из подвижных и неподвижных контактов. Держатели подвижных контактов соединены между собой изолированной траверсой, связанной с механизмом управления. Коммутирующие контакты выполнены из специальных композиций на основе серебра, получаемых методом металлокерамики. Они не свариваются и устойчиво работают без ухода. Опиловка и зачистка контактов не рекомендуется даже в тех случаях, когда их поверхность становится неровной, с наплывами серебра. Необходимо следить только за толщиной металлокерамического слоя и провалом контактов. Если толщина слоя или провал станут менее 0,5 мм, автомат для дальнейшей работы не пригоден.

Дугогасительные камеры расположены над контактами каждого полюса и действуют по принципу деионизации и дробления дуги стальными пластинками.

Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата.

Расцепитель максимального тока может быть:
а) тепловым, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях;
б) электромагнитным, срабатывающим без выдержки времени при коротких замыканиях;
в) комбинированным, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях. Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей.
Расцепители настраивают на определенный ток срабатывания на заводе-изготовителе, после чего опечатывают; в эксплуатации их не регулируют.

Механизм управления автомата обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока.

Так как контакты закрыты кожухом, коммутационное положение автомата указывается положением рукоятки: вовключенном положении она занимает крайнее верхнее положение, в отключенном — крайнее нижнее, а в отключенном расцепителем — промежуточное. После срабатывания теплового реле автомат можно включить лишь тогда, когда биметаллическая пластинка расцепителя остынет настолько, что освободит рейку расцепителя. Время остывания теплового элемента не превышает: для автоматов А-3161 — 1 мин.

Обозначение типа – А3161;
Номинальный ток, А – 50;
Число полюсов – 1;
Род расцепителя – тепловой;
Номинальный ток расцепителей, А – 15, 20, 25, 30, 40, 50;
Уставки на ток мгновенного срабатывания, А – – ;
Предельная коммутационная способность при 380 В, А – 2000…4500.

Автоматический выключатель
А3161 15А,
А3161 20А,
А3161 25А,
А3161 30А,
А3161 40А,
А3161 50А.

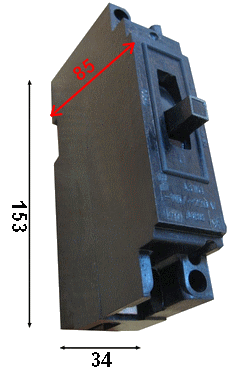

Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
