Описание:

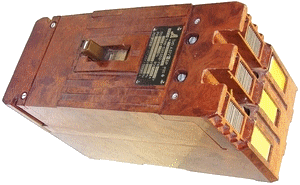

Выключатели серии А3776П (П– условное обозначение исполнения выключателей для передвижных и стационарных установок) предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках в электрических цепях передвижных и стационарных установок с номинальным напряжением до 380/660 V переменного тока частоты 50 Hz, а также для оперативных включений и отключений этих цепей.
Конструкция и технические данные:
– Тип: А-3776 П
– Номинальный ток, А: 125
– Количество полюсов: 3
– Коммутационная износостойкость, циклов В-О: 8 000;
– Износостойкость (общая для выключателей), циклов В-О: 12 500;
– Присоединение внешних проводников к контактам главной цепи: кабель без наконечника; кабель с наконечником; шина.
А3776 П – выключатели токоограничивающие с электромагнитными и тепловыми расцепителями тока.
| Тип выключателя | Род тока и частота сети | Номинальное напряжение, В | Номинальный ток выключателя, А | Предельная комутационная способность выключателя | Уставка по току срабатывания, А | ||
| Предельно допустимый ожидаемый ток короткого замыкания, кА | теплового расцепителя | электро-магнитного расцепителя | |||||
| А3776 П | ~50 Гц | 380 | 16 | 6,0 | 21 | 160 | |
| 660 | 5,0 | ||||||
| ~50 Гц | 380 | 20 | 8,0 | 26 | 200 | ||
| 660 | 6,0 | ||||||
| ~50 Гц | 380 | 25 | 10,0 | 32 | 250 | ||
| 660 | 8,0 | ||||||
| ~50 Гц | 380 | 32 | 20,0 | 42 | 320 | ||
| 660 | 15,0 | ||||||
| ~50 Гц | 380 | 40 | 25,0 | 52 | 400 | ||
| 660 | 22,0 | ||||||
| ~50 Гц | 380 | 50 | 30,0 | 65 | 500 | ||
| 660 | 20,0 | ||||||
| ~50 Гц | 380 | 63 | 30,0 | 82 | 400; 630 | ||
| 660 | 20,0 | ||||||
| ~50 Гц | 380 | 80 | 45,0 | 104 | 800 | ||
| 660 | 30,0 | ||||||
| ~50 Гц | 380 | 100 | 60,0 | 130 | 630; 1000 | ||
| 660 | 30,0 | ||||||
| ~50 Гц | 380 | 125 | 60,0 | 163 | 1000 | ||
| 660 | 35,0 | ||||||
Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
