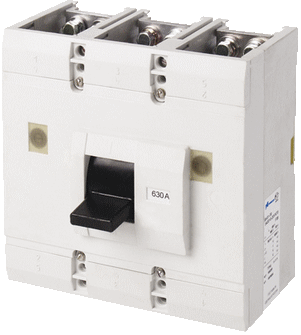

Описание автомата ВА51-39
Выключатели ВА 51-39 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока.
Преимущества
- выключатели ВА5139 рассчитаны на номинальные токи до 630А;
- обладают в зависимости от рода тока и величины напряжения коммутационной способностью – до 85кА;
- автоматические выключатели ВА 5139 обладают более высокими техническими характеристиками, лучшими массогабаритными показателями и могут заменить аппараты ВА57-39, А3130, А3140, А3720, А3730, А3730Ф, ВА52-37, ВА3726Ф;
- предусмотрена широкая гамма исполнений и вариантов комплектации;
- cохраняет работоспособность в диапазоне температур от – 50 до + 50°С и влажности воздуха до 98%;
- в части сейсмостойкости выключатели соответствуют дополнительным требованиям стандарта – ДТ5,6 по ГОСТ17516.1-90, что соответствует 9 баллам по MSK-64.

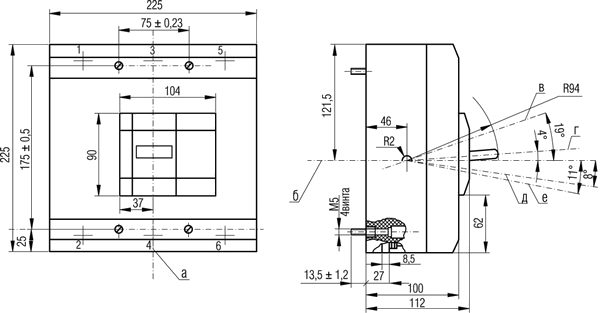

а – ось вертикальная; б – ось горизонтальная; в – включено; г – отключено автоматически; д – отключено вручную; е – взвод
Выключатель с электромагнитным приводом

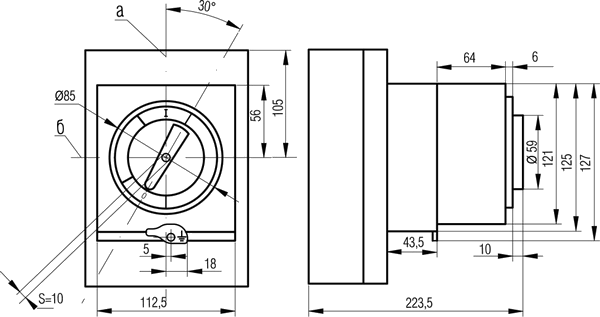

а – вертикальная ось выключателя ; б – горизонтальная ось электромагнитного привода
Выключатель с ручным дистанционным приводом
а – горизонтальная ось ручного привода; б – вертикальная ось выключателя; в – горизонтальная ось выключателя; г – вертикальная ось привода

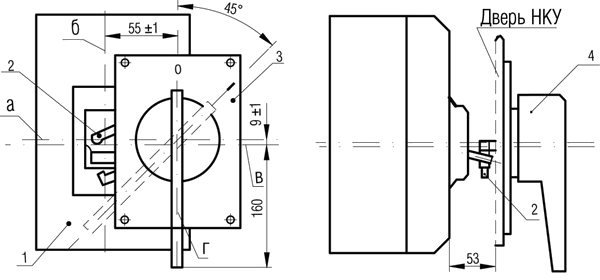

1 – выключатель; 2 – рычаг ручного привода; 3 – ручной привод; 4 – рукоятка ручного привода
Варианты установок
| Свободные контакты | Независимый расцепитель | Нулевой расцепитель напряжения | Минимальный расцепитель напряжения | Вспомогательный контакт сигнализации автоматического отключения |
| – | – | – | – | – |
| + | – | – | – | – |
| – | + | – | – | – |
| – | – | – | + | – |
| – | – | + | – | – |
| + | + | – | – | – |
| + | – | – | + | – |
| + | – | + | – | – |
| – | – | – | – | + |
| + | – | – | – | + |
| + | + | – | – | + |
| – | – | + | – | + |
| – | – | – | + | + |
| + | – | + | – | + |
| + | – | – | + | + |
| – | + | – | – | + |
Технические характеристики
| Выключатели с максимальными расцепителями тока | ||||
| Номинальный ток выключателя, А | 630, 8004) | |||
| Номинальное напряжение главной цепи | до 660 В переменного тока частоты 50 и 60 Гц; до 440 В постоянного тока | |||
| Число полюсов | 2 и 3 | |||
| Номинальные токи тепловых максимальных расцепителей тока, А | 160, 200, 250, 320 | 400, 500, 630 | ||
| Уставки по току срабатывания электромагнитного максимального расцепителя тока в зоне токов короткого замыкания, кратные Iнр1) | при переменном токе | 12 | 10 | |
| при постоянном токе | 6 | |||
| Калибруемые значения уставок по току срабатывания электромагнитных максимальных расцепителей тока, А2) | при переменном токе | 1600, 2500, 3200, 4000, 5000, 6300, 80004) | ||
| при постоянном токе | 2500, 3200, 4000, 48004) | |||
| Предельная коммутационная способность, кА3) | Действующее значение при напряжении | ~380 В (сos φ =0,25) | 35/35 | |
| ~660 В (сos φ =0,3) | 20/20 | |||
| -220 В (τ не более 10 мс) | 70/50 | |||
| -440 В (τ не более 10 мс) | 100/85 | |||
| Общее количество циклов ВО | с ручным приводом | 16000 | ||
| с электромагнитным приводом | 10000 | |||
| Количество циклов ВО под нагрузкой | 2000 | |||
| Исполнение выключателя по способу установки | Стационарное и выдвижное | |||
| 1) Iнр – номинальный тока теплового максимального расцепителя тока 2) для исполнений выключателей без тепловых максимальных расцепителей тока3) в числителе – в цикле О-ВО, в знаменателе – в цикле О-ВО-ВО4) для выключателей только с электромагнитными расцепителями | ||||
