ВА 59-35 автоматический выключатель

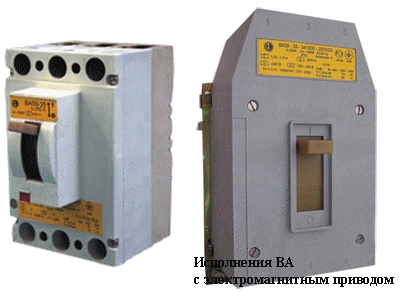

Автоматический выключатель ВА 59-35 Автоматические выключатели ВА 59-35 предназначены для проведения тока в нормальном режиме и для защиты от перегрузок сети и нагрузки путем автоматического отключения тока в результате длительной перегрузки и от тока короткого замыкания. Выключатели изготавливаются из термостойких материалов обладающих высокой прочностью изоляции (не менее 2500 В), высоким сопротивлением изоляции (не менее 50 МОм), пожаробезопасные. Рабочая температура от минус 600С до 550С. Выключатели ВА 5935 изготавливаются в трех полюсном или двухполюсном исполнении с электромагнитными и тепловыми максимальными расцепителями тока, или без тепловых расцепителей, с такими дополнительными узлами: независимый расцепитель, дополнительные размыкающие и замыкающие контакты.   Наличие дополнительных узлов и тепловых расцепителей определяется заказом. Номинальные значения тока указываются в заказе для электромагнитных расцепителей: 800, 1200, 1600, 2000А переменного тока , для тепловых расцепителей: 31,5, 40, 50, 63, 80, 100, 125, 160, 200, 250 А переменного тока. Независимый расцепитель обеспечивает отключение нагрузки при подаче напряжения 110, 127, 220, 240 или 380В переменного тока или 110, 220 В постоянного тока через 0,04 сек. не более. Потребляемая кратковременная мощность 300 ВА. Дополнительные свободные контакты, работающие на замыкание или размыкание цепи синхронно с основными контактами, позволяют коммутировать ток до 4 А напряжением до 380 В. Выключатель обеспечивает повторное включение сразу после оперативного отключения, через 2 мин. после срабатывания электромагнитного расцепителя и через 3 мин. после срабатывания теплового расцепителя. Падение напряжения на выключателе не превышает 75 мВ. Конструкция выключателя ВА59-35 позволяет:

  • контролировать работоспособность максимальных расцепителей тока кнопкой “ТЕСТ”;
  • подключение токопроводов в виде кабеля сечением от 6 до 185 мм2, шины от 1,5х14 до 6х25 мм при переднем подключении. Материал проводников медь или алюминий;
  • подключение к токонесущим шинам с помощью монтажного комплекта при заднем подключении. Вариант подключения указывают в заказе;
  • обеспечить требования пожаробезопасности благодаря применению эффективной конструкции гашение дуги, искры, а также специальных пластмасс для корпуса;
  • обеспечить высокую износостойкость – не менее 16000 включений-отключений за счет разнесенного размещения механизмов отключения и управления от зоны искро и дугообразования.

Благодаря применению мостиковой конструкции подвижного контакта выключатель обеспечивает max величину предельной отключающей способности 75 кА при напряжении 380 В и 18 кА при напряжении 660 В, что на 5-20% выше выпускаемых выключателей фирм – “Контрактор” г.Ульяновск – ВА04-36, ВА06-36; “ДЗНВА” г.Дивногорск – ВА57-31, ВА57-35 и т.п. Выключатели сертифицированы в Украине и России.
