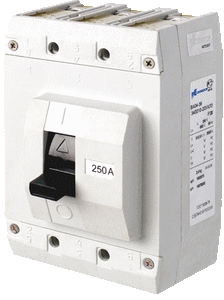

ВА 04-36 автоматический выключатель до 400А

Описание ВА04-36:
Выключатели ВА 04-36 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50, 60 Гц и до 220 В постоянного тока.

Преимущества ВА 0436:

• выключатели выпускаются по ГОСТ50030.2 и рассчитаны на номинальные токи до 400 А;
• обладают в зависимости от рода тока и величины напряжения коммутационной способностью — до 40 кА;
• автоматические выключатели ВА04—36 обладают более высокой износостойкостью под нагрузкой, лучшими массогабаритными показателями и могут заменить аппараты ВА57—35, ВА51—35, ВА57—35Ф, А3110, А3120, А3130, А3710, А3720;
• обладают увеличенным в два раза сроком службы при отключении токов короткого замыкания;
• ресурс включений — отключений под нагрузкой в зависимости от величины номинального тока до 6 000 циклов;
• предусмотрена широкая гамма исполнений и вариантов комплектации;
• в части сейсмостойкости выключатели ВА04—36 соответствуют дополнительным требованиям стандарта — ДТ5,6 по ГОСТ17516.1—90, что соответствует 9 баллам по MSK-64;
• выключатели ВА04—36 сохраняют работоспособность в диапазоне температур от −50 до +50 °С и влажности воздуха до 98 %;
• климатическое исполнение выключателей УХЛ3 и Т3, степень защиты — IP20

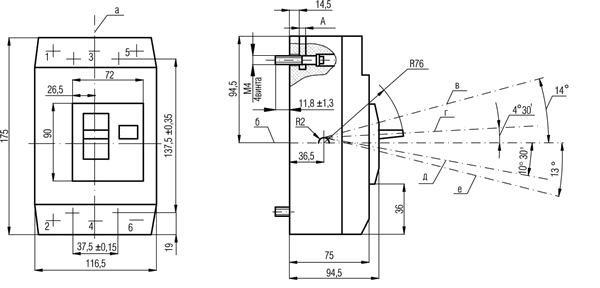

Стационарное исполнение

а – вертикальная ось; б – горизонтальная ось; в – включено; г – отключено автоматически; д – отключено вручную; е – взвод

Номинальный ток выключателя, А	А, мм
до 250	5
320, 400	8

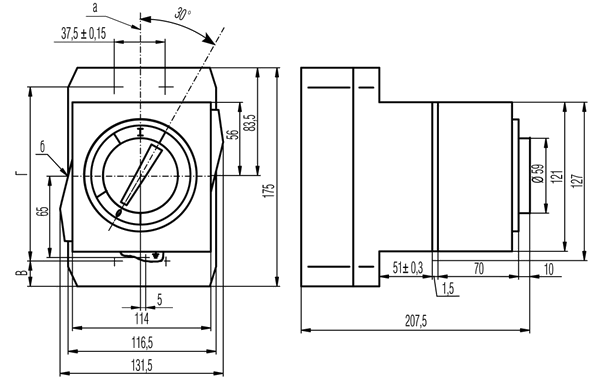

Выключатели с электромагнитным приводом

а – вертикальная ось выключателя; б – горизонтальная ось электромагнитного привода;

В=19мм; Г=137,5±0,35 мм

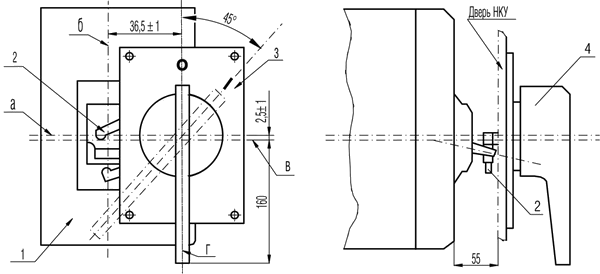

Выключатели с ручным дистанционным приводом

а – горизонтальная ось ручного привода; б – вертикальная ось выключателя; в – горизонтальная ось выключателя; г – вертикальная ось привода

1 – выключатель; 2 – рычаг ручного привода; 3 – ручной привод; 4 – рукоятка ручного привода

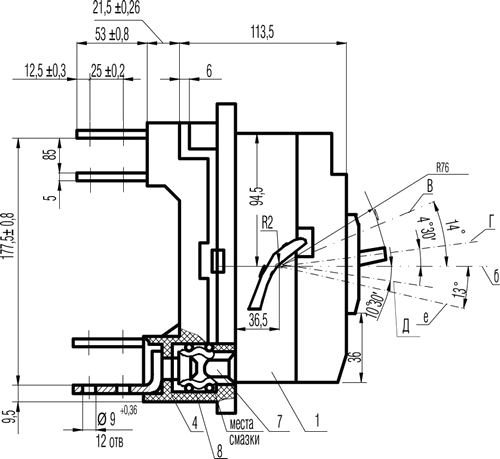

Врубное исполнение

а – вертикальная ось выключателя; б – горизонтальная ось выключателя;

1 – выключатель; 2 – соединитель; 3 – привод электромагнитный; 4 – основание; 5 – дверь распределительного устройства; 6 – винты; 7 – палец; 8 – гнездовой разъем

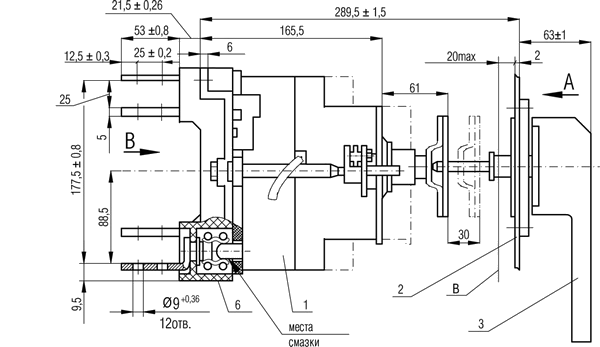

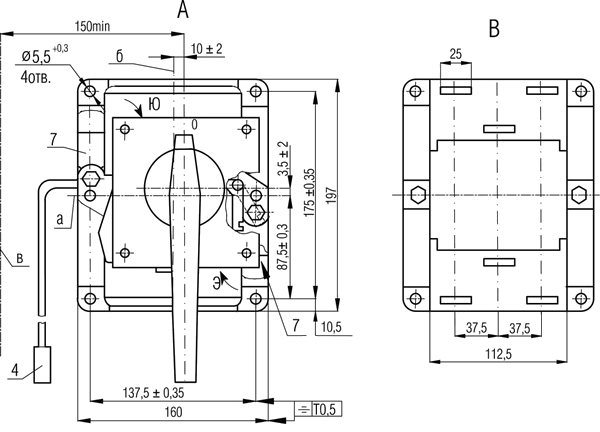

Выдвижное исполнение

а- горизонтальная ось выключателя; б- вертикальная ось выключателя; в- ось вращения двери распределительного устройства;

1- выключатель;2- дверь распределительного устройства; 3- привод ручной дистанционный; 4- соединитель; 5- привод электромагнитный; 6- основание; 7- упор

Штрихпунктирными линиями показано “Контрольное” положение выключателя

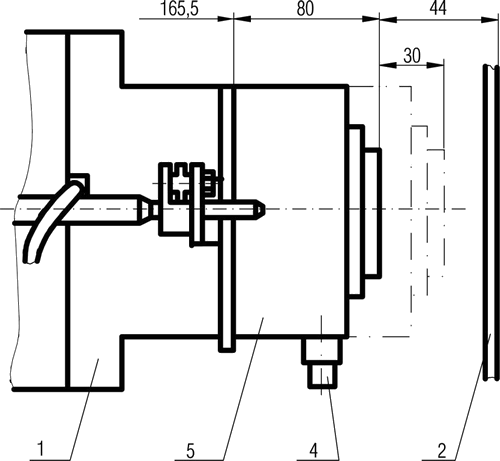

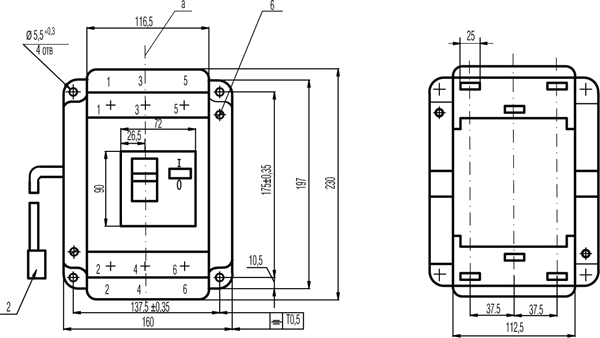

Выдвижное исполнение с электромагнитным приводом

1 – выключатель; 2 – дверь распределительного устройства; 4 – соединитель; 5 – привод электромагнитный

Штрихпунктирными линиями показано “Контрольное” положение выключателя

Технические характеристики



Выключатели с тепловыми и электромагнитными максимальными расцепителями тока
Номинальный ток выключателя, А, In1)			250													400
Номинальное напряжение, В, Ue	Переменного тока		380, 660
	Постоянного тока		до 220
Частота, Гц			50, 60
Номинальный ток теплового максимального расцепителя тока, А			16	20	25	31,5	40	50	63	803)	1003)	1253)	1603)	2003)	2503)	3203)	4003)
Уставки электро-магнитного макси-мального расцепителя тока, А, в цепи	Переменного тока		250		300	400	400	500	750	1000	1250	1500	2000	2500	3000	3200	4000
	Постоянного тока		–							800		1000		1250	1500	2000	2500
Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении		~380 В	3				6			20
		~660 В	3				4			10
		-220 В	–							40
Категория применения			А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu			100							75
Износостойкость, циклов ВО	Общая для выклю-чателей	с ручным приводом	16000													10000
		с электро-магнитным приводом	10000
	Под нагрузкой		6000													40002)
1) Максимальный номинальный ток для данного габарита. Номинальный ток выключателя определяется номинальным током теплового максимального расцепителя тока. 2) При 660 В переменного тока – 2000 циклов ВО 3) По согласованию с заказчиком для отмеченных номинальных токов могут быть установлены другие значения уставок по току срабатывания электромагнитных расцепителей тока. Величина уставки по току срабатывания должна выбираться из ряда уставок, представленных в таблице. Этот ряд, для любого значения номинального тока, начинается с 750 А для переменного тока, 800 А постоянного тока, и заканчивается уставкой, предусмотренной в таблице для последующего (за выбранным) номинального тока



Выключатели с электромагнитными максимальными расцепителями тока
Номинальный ток выключателя, А, In			80	250	400
Номинальное напряжение, В, Ue		Переменного тока	380, 660
		Постоянного тока	до 220
Частота, Гц			50, 60
Уставки электромагнитного максимального расцепителя тока, А, Ii в цепи		Переменного тока	250, 300, 400, 500, 630	750,1000, 1250, 1500, 2000, 2500, 3000, 32001), 40001)
		Постоянного тока	250, 300, 400, 500, 630	800, 1000, 1250, 20001), 25001)
Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении		~380 В	3	20
		~660 В	3	10
		-220 В	8	40
Категория применения			А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu			100	75
Износостойкость, циклов ВО	Общая для выключателей	С ручным приводом	16000
		С электромагнитным приводом	10000
	Под нагрузкой		6000		40002)
1) Только для выключателей с номинальным током 400 А 2) При 660 В переменного тока – 2000 циклов ВО
