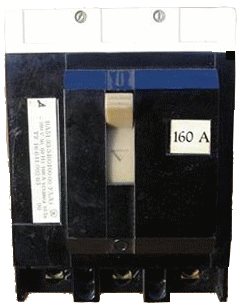

Автоматический выключатель ВА 51-33 с естественным воздушным охлаждением предназначены: для установки в электрических цепях напряжением до 660 В переменного тока частоты 50, 60 Гц, до 380 В переменного тока частоты 400 Гц и до 440 В постоянного тока; для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, при недопустимых снижениях напряжения; для оперативных включений и отключений электрических цепей, а также для пусков и отключений асинхронных электродвигателей с частотой до 30 циклов в час.
Структура условного обозначения
ВА51-33 – ХХХХХХХХХ Х3:
ВА – вид аппарата;
51 – номер серии, нетокоограничивающие;
33 – номинальный ток 160 А;
ХХ – число полюсов и количество максимальных расцепителей тока
в комбинации с исполнением максимальных расцепителей тока
по зоне защиты:
первая цифра:
1 – 1 полюс с расцепителями в одном полюсе;
2 – 2 полюса с расцепителями в двух полюсах;
3 – 3 полюса с расцепителями в трех полюсах;
8 – 2 полюса с расцепителями в двух полюсах в трех полюсном конструктивном исполнении выключателя;
вторая цифра:
2 – расцепитель в зоне токов короткого замыкания;
4 – расцепитель в зонах токов перегрузки и короткого замыкания (одинаковое количество);
ХХ – условное обозначение дополнительных расцепителей и свободных контактов:
00 – без дополнительных расцепителей и свободных контактов;
11 – свободные контакты;
18 – независимый расцепитель и свободные контакты;
24 – минимальный расцепитель с опережающими контактами в его цепи и свободными контактами;
Х – вид привода и способ установки выключателя:
1 – ручной привод, стационарное исполнение;
3 – электромагнитный привод, стационарное исполнение;
6 – механизм для оперирования через дверь распредустройства выключателем стационарного исполнения с ручным приводом;
Х – дополнительные механизмы:
0 – дополнительные механизмы отсутствуют;
6 – устройство блокировки положения “отключено”;
Х – регулировка номинального тока теплового расцепителя:
Р – регулировка номинального тока теплового расцепителя;
0 – без регулировки номинального тока теплового расцепителя;
ХХ – степень защиты выключателя от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14255-69:
00 – IР30 – оболочки выключателя,
IР00 – зажимов для присоединения внешних проводников;
20 – IР30 – оболочки выключателя,
IР20 – зажимов для присоединения внешних проводников;
Х3 – климатическое исполнение и категория размещения (УХЛ3, Т3) по ГОСТ 15150-69.
Номинальные напряжения главной цепи, В: постоянного тока – 220 переменного тока – 380, 660
Частота тока, Гц – 50, 60, 400 (для трех полюсного при напряжении 380 В)
Номинальный ток главной цепи выключателя, А – 160
Номинальные токи максимальных расцепителей тока, А – 80, 100, 125, 160
Значения допустимых отклонений напряжения главной цепи в пределах от 0,85 до 1,1 номинального.
Выключатели с максимальными расцепителями токов термически и динамически стойки во всем диапазоне токов, вплоть до предельной коммутационной способности, указанной в табл.
| Тип | Номин. ток расце-я, А | Предельная коммутационная способность, кА | |||||||||||
| Цепь переменного тока (действующее значение) при напряжении, В, и коэффициенте мощности |
Цепь постоянного тока при постоянной времени (0,01±0,001) с и напряжении 220 В | ||||||||||||
| 380 | 415, 440 | 660 | |||||||||||
| Р-2 | Коэф. мощн. | Р-1 | Коэф. мощн. | Р-2 | Коэф. мощн. | Р-1 | Коэф. мощн. | Р-2 | Коэф. мощн. | Р-1 | Р-2 | ||
| ВА51-33 ВА51Г33 |
80; 100; 125; 160 | 12,5 | 0,3 | 12 | 0,3 | 11 | 0,3 | 8,0 | 0,5 | 8,0 | 0,5 | 28 | 25 |
