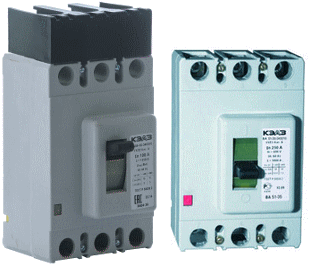

Автоматический выключатель ВА 51-35 предназначены для применения в электрических цепях с напряжением 440 В постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.
Преимущества автоматического выключателя ВА5135:
- Номинальные токи выключателей до 400 А
- Широкий диапазон уставок электромагнитных расцепителей
- Отключающая способность – до 18 кА
- Независимый расцепитель (НР)
- Вспомогательные контакты (ВК)
- Кнопка тестирования механизма свободного расцепления
- Устройство запирания выключателя в положении “отключено”
- Ручной дистанционный привод для оперирования через дверь
- Удобные клеммные крышки
ВА51-35МХ-Х1Х2Х3Х4Х5Х6-Х7…А- Х8…-Х9…-Х10…-Х11…-УХЛ3-Х12…
| Часть наименования | Расшифровка | |||||||||||||||||||||||||||||||||||||
| ВА51-35 | Обозначение типа | |||||||||||||||||||||||||||||||||||||
| МХ | модификация по номинальному току главных цепей: М1– 16 – 100 А; М2– 125 – 250 А; М3– 320 – 400 А; | |||||||||||||||||||||||||||||||||||||
| Х1Х2 | Условное обозначение числа полюсов и максимальных расцепителей тока в комбинации по зоне защиты: 33 – 3 полюса с расцепителями тока короткого замыкания; 34 – 3 полюса с расцепителями тока перегрузки и расцепителями тока короткого замыкания; 30 – три полюса без максимальных расцепителей тока (выключатели нагрузки) | |||||||||||||||||||||||||||||||||||||
| X3X4 | Условное обозначение исполнения по наличию дополнительных сборочных единиц и их комбинациям
|
|||||||||||||||||||||||||||||||||||||
| X5 | Условное обозначение исполнения по виду привода: 1 – с ручным; 3 – с электромагнитным приводом (ПЭ) | |||||||||||||||||||||||||||||||||||||
| 6 | Условное обозначение исполнения по дополнительным механизмам: 0 – отсутствует; 6 – устройство для запирания выключателя в положении «Отключено» — для выключателей с ручным приводом | |||||||||||||||||||||||||||||||||||||
| X7…А | Номинальный ток расцепителей выключателя | |||||||||||||||||||||||||||||||||||||
| X8 | Уставка расцепителей тока короткого замыкания | |||||||||||||||||||||||||||||||||||||
| X9… | Номинальное напряжение и род тока главной цепи: до 690 АС – для выключателей переменного тока; до 440 DС – для выключателей постоянного тока | |||||||||||||||||||||||||||||||||||||
| X10… | Параметры независимого расцепителя (при его наличии): номинальное напряжение и род тока. | |||||||||||||||||||||||||||||||||||||
| X11 | Параметры привода электромагнитного (при его наличии): номинальное напряжение и род тока | |||||||||||||||||||||||||||||||||||||
| УХЛ3 | Обозначение климатического исполнения и категории размещения | |||||||||||||||||||||||||||||||||||||
| X12 | Вид приемки, условия поставки: АЭС – для поставок на АЭС; при отсутствии – приемка ОТК |
