Газотрон ГГ1-2/5

Газотрон ГГ1-2/5 предназначен для выпрямления переменного тока. Баллон наполнен ксеноном. Катод оксидный, косвенного накала.
Выпускается в стеклянном оформлении. Цоколь специальный (РШ13-1), 4-штырьковый, в основании цоколя имеется направляющий вырез.
Работает в любом положении при температуре окружающей среды от -60 дo +100° С. Охлаждение естественное.

Для обеспечения указанного срока службы рекомендуется придерживаться скорости спада анодного тока не более 0,018 А/мксек и скорости нарастания обратного напряжения не более 33 В/мксек.

Номинальные электрические данные
Напряжение накала 6,3 В
Ток накала 7,5 А
Напряжение зажигания 100 В
Падение напряжения на приборе не более 16 В
Наибольшая частота источника напряжения питания 500 Гц
Срок службы не менее 500 ч
Время разогрева прибора 2 мин
Предельно допустимые электрические величины
Напряжение накала 5,7…6,9 В
Амплитуда обратного напряжения на аноде 5000 В
Амплитуда тока в цепи анода 6,5 А
Значение среднего тока в цепи анода 2 А
Максимальный средний выпрямленный ток 2 А, обратное напряжение 5000 В, срок службы 500 ч.

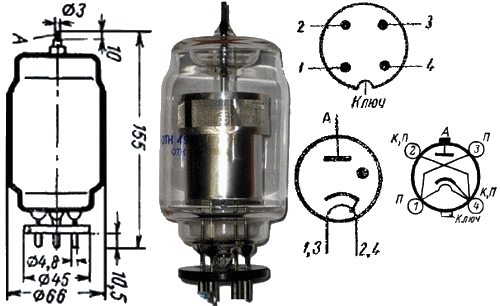

Газотрон ГГ1-2/5

1 – подогреватель
2 – катод и подогреватель
3 – подогреватель
4 – катод и подогреватель
А – анод – верхний вывод
