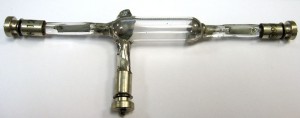

Лампа кварцевая ртутная сверхвысокого давления типа ДРК-120, предназначена для эксплуатации в проекционных приборах и для лабораторных работ.
Лампа эксплуатируется в сети переменного тока частотой 50Гц, напряжением 220В, последовательно со специальным балластным сопротивлением.
1.Основные технические данные
1.1. Мощность на лампе 120Вт
1.2. Напряжение на лампе в установившемся режиме 125В
1.3. Световой поток, не менее 3600лм
1.4. Масса, не более 30г
1.5. Гарантийная наработка 750ч
Критерий:
а) световой поток, не менее 2700лм
б) напряжение зажигания, не более 210В
2. Предельно допустимые эксплуатационные режимы
2.1. Напряжение на лампе в установившемся режиме
не менее 90В
не более 140В
2.2. Напряжение сети, не менее 210В
3. Указания по эксплуатации
3.1. Лампа может эксплуатироваться в любом положении. Нормальное зажигание и разгорание лампы происходит при температуре окружающего воздуха не менее 20С и напряжении сети не менее 210В.
Примечание. В случае эксплуатации лампы в горизонтальном положении или наклоне до 45 градусов к горизонту, рекомендуется устанавливать лампу электродом поджига вверх, во избежание ухудшения ее параметров.
3.2. Лампа может работать в ограниченом объеме (кожухе) при условии, что размеры кожуха и условия его вентиляции таковы, что температура воздуха на расстоянии 50мм от стенок лампы (в экваториольной плоскости) не превышает 250С (в установившемся режиме). Для повторного зажигания лампы после ее выключения требуется не более 10 мин.
3.3. Кварцевое стекло колбы лампы легко теряет свою прозрачность при загрязнении его поверхности. Ввиду этого в случае загрязнения колбы (например, после прикосновения к ней руками, попадания на нее пыли и пр.), необходимо перед включением протереть колбу ватой, увлажненной спиртом.
3.4. Лампа при отсутствии соответствующих защитных средств может быть источником радиопомех.
4. Меры предосторожности
4.1. Работающий вблизи от лампы персонал и находящаяся поблизости аппаратура и горючие вещества должны быть защищены от попадания в них горячих осколков колбы лампы в случае ее взрыва.
4.2. При работе лампы необходимо принять меры для защиты персонала от действия мощного ультрафиолетового излучения.
Вольтамперная характеристика дросселя
| Рабочий режим | Пусковой режим | ||
| Напряжение на дросселе | Сила тока | Напряжение на дросселе | Сила тока |
| B | A | B | A |
| 140 | 1.1-1.2 | 220 | 1.7-2.0 |

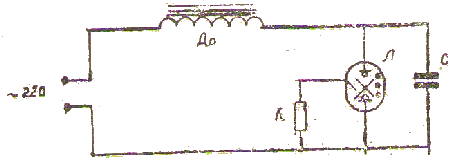

| Принципиальная электрическая схема включения лампы | |||
 |
|||
| Поз. обозначение | Наименование | Кол. | Примечание |
| Др | Дроссель | 1 | См. вольтамперную характеристику дросселя |
| Л | Лампа ДРК 120 | 1 | |
| С | Конденсатор | 1 | |
| R | Сопротивление | 1 | 8-12кОм 0,5Вт (минимальное) |
