НАКОНЕЧНИКИ ТЯГИ, ШАРНІРНА ГОЛОВКА, ROD ENDS

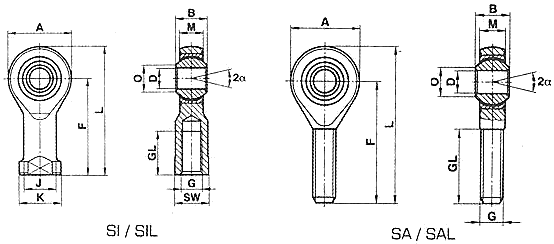

Шарнірні головки або наконечники тягСхема шарнірних головок

Nox D B M A F L K J O G GL Вага (кг)
SI/SIL 05T/K 5 8 6 18 27 36 11 9 7,7 M5 10 0,018
SI/SIL 06T/K 6 9 6,75 20 30 40 13 10 8,9 M6 12 0,027
SI/SIL 08T/K 8 12 9 24 36 48 16 12,5 10,4 M8 16 0,046
SI/SIL 10T/K 10 14 10,5 28 43 57 19 15 12,9 M10 20 0,076
SI/SIL 12T/K 12 16 12 32 50 66 22 17,5 15,4 M12 22 0,11
SI/SIL 14T/K 14 19 13,5 36 57 75 25 20 16,8 M14 25 0,17
SI/SIL 16T/K 16 21 15 42 64 85 27 22 19,3 M16 28 0,23
SI/SIL 18T/K 18 23 16,5 46 71 94 31 25 21,8 M18x1,5 32 0,32
SI/SIL 20T/K 20 25 18 50 77 102 34 27,5 24,3 M20x1,5 33 0,41
SI/SIL 22T/K 22 28 20 54 84 111 37 30 25,8 M22x1,5 37 0,54
SI/SIL 25T/K 25 31 22 60 94 124 42 33,5 29,6 M24x2 42 0,75
SI/SIL 30T/K 30 37 25 70 110 145 50 40 34,8 M30x2 51 1,13
SI/SIL 35T/K 35 43 28 80 125 165 58 46 37,7 M36x2 56 1,6
SA/SAL 05T/K 5 8 6 18 33 42 7,7 M5 20 0,013
SA/SAL 06T/K 6 9 6,75 20 36 46 8,9 M6 22 0,02
SA/SAL 08T/K 8 12 9 24 42 54 10,4 M8 25 0,033
SA/SAL 10T/K 10 14 10,5 28 48 62 12,9 M10 29 0,056
SA/SAL 12T/K 12 16 12 32 54 70 15,4 M12 33 0,087
SA/SAL 14T/K 14 19 13,5 36 60 78 16,8 M14 38 0,129
SA/SAL 16T/K 16 21 15 42 66 87 19,3 M16 40 0,189
SA/SAL 18T/K 18 23 16,5 46 72 95 21,8 M18x1,5 44 0,267
SA/SAL 20T/K 20 25 18 50 78 103 24,3 M20x1,5 47 0,348
SA/SAL 22T/K 22 28 20 54 84 11 25,8 M22x1,5 51 0,443
SA/SAL 25T/K 25 31 22 60 94 124 29,6 M24x2 58 0,6
SA/SAL 30T/K 30 37 25 70 110 145 34,8 M30x2 71 1,03
SA/SAL 35T/K 35 43 28 80 125 165 37,7 M36x2 77 1,6

SA та SI права різьба
SAL та SIL ліва різьба (L-ознака лівого різьблення)
