КУ-701 концевой выключатель

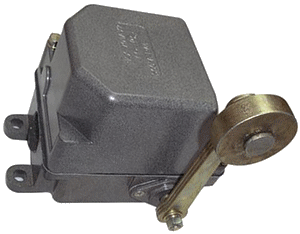

Концевой выключатель КУ-701Концевой выключатель КУ-701А применяют в схемах управления для ограничения линейного передвижения кранов.

Корпус выключателя выполнен литым из алюминиевого сплава в влагозащищенном исполнении. При установке на открытом воздухе рекомендуется защищать выключатели от воздействия атмосферных осадков. Внутри корпуса закреплен барабан с кулачковыми шайбами, при повороте которого замыкаются или размыкаются контакты.

Характеристика КУ701 У2

Допустимые токовые нагрузки — ток продолжительного режима, 10А
Включаемый ток:
— переменный, напряжение до 500В — 50А
— постоянный, напряжение 110, 220, 440В — 25А,

Отключаемый ток:
— переменный, напряжение до 500В — 10А
— постоянный, напряжение 110, 220, 440В — 2,0А / 1,5А / 0,5А

Номинальное напряжение переменного тока 220, 380В
Номинальное напряжение постоянного тока 110, 220, 440В
Ном. напряжение изоляции, Ui 660В
Эксплуатационная частота включений до 600 в час
Максимальный угол наклона рычага 30 градусов
Угол несрабатывания,меньше или равно 3 градуса
Количество независимых электрических цепей 2

Классификация привода
— число рабочих положений 3
— тип привода рычаг с роликом
— фиксация самовозврат рычага

Масса выключателя, 2,7кг
Степень защиты ІР44
Климатическое исполнение У2
