Пост взрывозащищенный кнопочный cерии КУ-93 — единственная модель c пластиковой оболочкой, имеющая маркировку взрывозащиты 1ExdIIBT5/PB ExdI. Используются для дистанционного управления пускателями, контакторами и другими электромагнитными аппаратами, а также для сигнализации. Они имеют две маркировки взрывозащиты, в соответствии с которыми определяется их область применения.
Пост КУ 93 с маркировкой РВ ExdI применяют в сланцевых и угольных шахтах, в т.ч. опасных по газу и пыли. Если стоит маркировка 1ExdIIВТ5, значит пост должен использоваться в таких взрывоопасных зонах промышленности, как нефтедобывающая, нефтеперерабатывающая, газовая, химическая и т.д. Конструкция постов удобна своей аналогией с обычным выключателем, поэтому их можно использовать в цепях освещения.

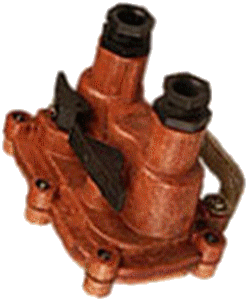

Конструкция кнопки КУ93
Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 16 мм и с уплотнением резиновыми кольцами. На трехкнопочной рукоятке управления нанесена надпись – ВПЕРЕД, НАЗАД, СТОП.
Уровень пылевлагозащиты – IP54.
Структура условного обозначения КУ-93 РВ ExdI или 1ExdIIВТ5
| Тип поста | Номинальные данные | Число кнопочных элементов | Число вводов | Диаметр кабеля, мм | Масса, кг | |||
| Переменный ток | Постоянный ток | |||||||
| Напряжение, В | Ток, А | Напряжение, В | Ток, А | |||||
| КУ-93-РВ ExdI | 60 | 10 | 60 | 10 | 3 | 2 | до 16 | 1,5 |
| КУ-93-1ExdIIВТ5 | 380 | 10 | 220 | 10 | 3 | 2 | до 16 | 1,98 |

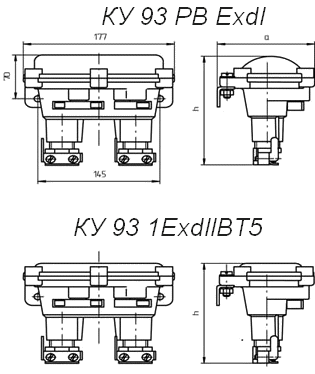

| Размер поста | КУ-93 РВExdI | КУ-93 1ExdIIВТ5 |
| а | 135 | 135 |
| h | 165 | 165 |
