МП 2101 микропереключатель

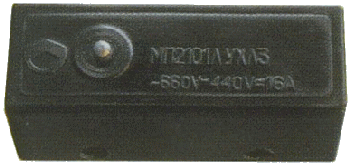

Микровыключатель МП 2101
Микровыключатель МП 2101 является малогабаритным конечным выключателем открытого исполнения с полумгновенным срабатыванием, имеют выводные хомуты служащие для поджатия проводников к неподвижным контактам в исполнении 3, и взамен хомутов в исполнении 4 имеются ламели для присоединения проводников с помощью пайки.

НАЗНАЧЕНИЕ

Микровыключатели МП2101 предназначены для коммутации цепей управления переменного тока напряжением до 660 В частотой 50…60 Гц и постоянного тока напряжением до 440 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Серия включает в себя три модели, которые классифицируются в зависимости от вида привода, способа крепления монтажных проводников степени воздействия окружающей среды и.т.д. согласно структуре условного обозначения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Номинальное значение климатических факторов по ГОСТ 15543 и ГОСТ 15150 при этом
– высота над уровнем моря не более 4300 м;
– температура окружающей среды от -40 до +80oC
– относительная влажность при 20 oC – 80%
В части коррозийной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150: 3 – для климатического исполнения УХЛ и 5 для – Т. Тип атмосферы II;
Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; степень загрязнения микро среды 3 по ГОСТ Р 50030 . 5. I
В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17516 . I; Рабочее положение в пространстве любое.

Схема электрическая

Схема работы контактов микровыключателя МП 2101

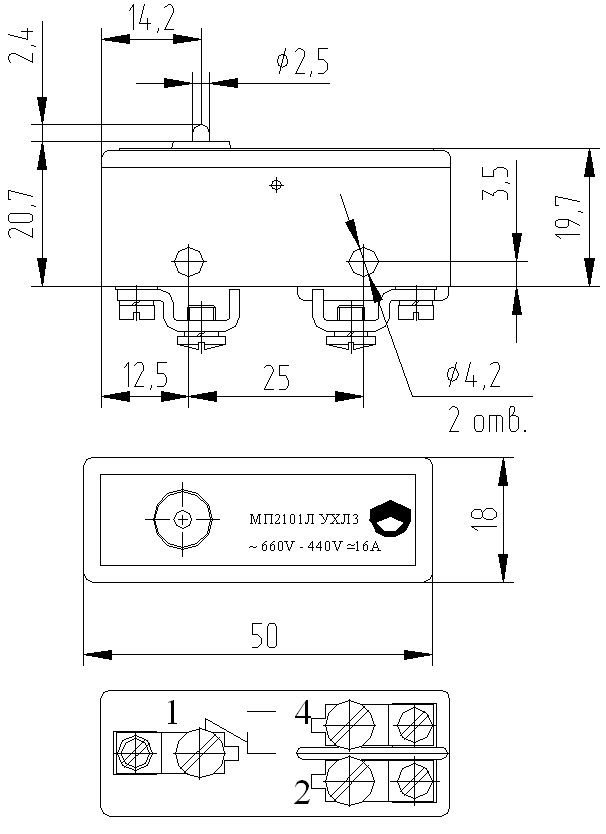

Габаритные размеры под винт

Габаритные размеры микровыключателя МП 2101 под винт исп.3

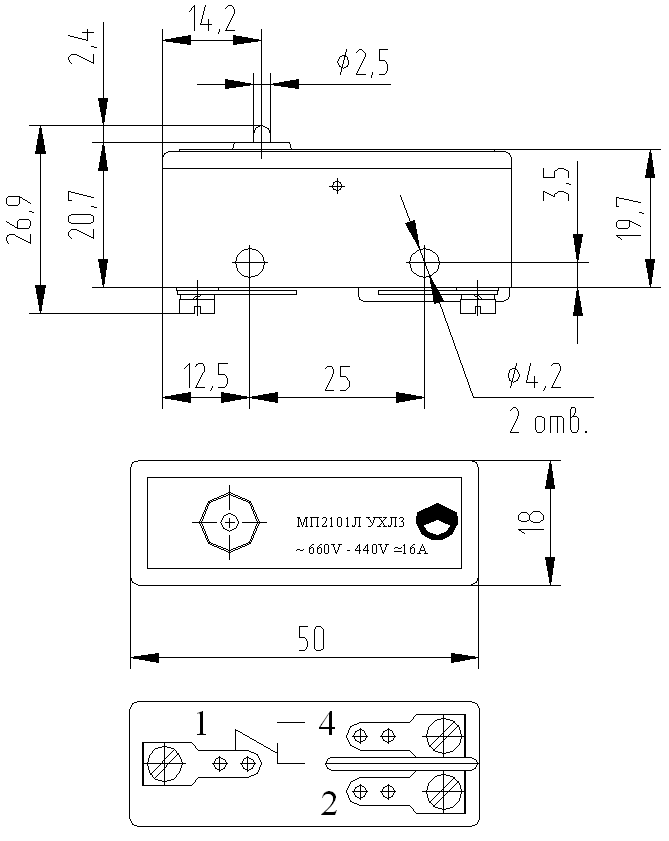

Габаритные размеры под пайку

Габаритные размеры микровыключателя МП 2101 под пайку исп.4
