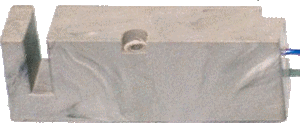

Преобразователи положения ПИЩ-6-1, ПИЩ-6-3 ( ПИЩ6-1, ПИЩ6-3 ) предназначены для преобразования информации о местонахождении объектов, перемещающихся относительно чувствительного элемента преобразователя, в дискретный (бинарный) электрический сигнал.
ПИЩ-6-Х:
ПИЩ – преобразователь индуктивный щелевой;
6 – ширина щели (мм);
Х – исполнение.
Преобразователь ПИЩ 6-1 ( 24В ) по защищенности от воздействия окружающей среды выполнен в климатическом исполнении У категории 3 по ГОСТ 15150-69, но для работы при температуре от минус 40 до 65°С и относительной влажности (95+3)% при температуре 35°С без конденсации влаги.
Преобразователь ПИЩ 6-3 ( 12В ) устойчив к воздействию температуры в диапазоне от минус 40 до 70°С и верхнего значения относительной влажности 100% при 30°С без длительного ее воздействия и более низких температурах, с конденсацией влаги в соответствии с требованиями ГОСТ 12997-84.
Преобразователь устойчив к воздействию атмосферного давления от 84 до 106,7 кПа (632-722 мм рт. ст.).
Преобразователи не могут быть использованы в среде, содержащей едкие пары и газы.
Степень защиты преобразователей от попадания пыли и проникновения воды IР65 по ГОСТ 14254-80.
Преобразователи соответствуют требованиям ТУ 25-02.550114-81.
Основные технические характеристики:
| Тип преобразователя | КВД-6М | ПИЩ6-1 | ПИЩ6-3 |
| 1. Ширина щели чувствительного элемента, мм | 6,0 | 6,0 | 6,0 |
| 2. Напряжение питания постоянного тока, В | от 10,2 до 13,2 или от 20,4 до 26,4 |
от 10 до 27 | от 10,2 до 13,2 |
| 3. Максимальный ток нагрузки, мА | 80 | 80 | 100 |
| 4. Диапазон рабочих температур, оС | от – 40 до +55 | от – 40 до + 65 | от – 40 до + 70 |
| 5. Максимальное остаточное напряжение , В | 1,0 | 1,0 | 0,6 |
| 6. Максимальная частота срабатывания не менее, Гц | определяется частотой срабатывания нагрузочного реле | 1000 | 1000 |
| 7. Максимальный разброс положения т очки срабатывания, мм | 0,1 | 0,1 | 0,1 |
| 8. Максимальное смещение положения точки срабатывания при изменении температуры на каждые 10 оС, мм | 0,3 | 0,3 | 0,3 |
| 9. Минимальные размеры воздействующего элемента (стальной пластины), мм | 20 х 12 х 0,5 | 20 x 12 x 0,5 | 20 x 12 x 0,5 |
| 10. Масса не более, кг | 0,08 | 0,075 | 0,075 |
| 11. Габаритные размеры, мм | 81 х 19,5 х 28,5 | 81 х 19,5 х 28,5 | 81 х 19,5 х 28,5 |
| 12. Степень защиты по ГОСТ 14254-80 | IP65 | IP65 | IP65 |
| 13.Группа исполнения по ГОСТ 12997-84 | N3 | N3 | N3 |
Для присоединения преобразователя к источнику питания и подключения к нему электромагнитного реле или логического элемента выведено три разноцветных провода длиной 0,65 м.
Rн – сопротивление нагрузки
Р – реле;
КД105 – диод
Функционально преобразователь состоит из генератора, детектора, триггера и выходного ключа. При введении в щель между катушками базовой и коллекторной обмоток металлической пластины происходит уменьшение коэффициента обратной связи, вызывающее срыв генерации и уменьшение тока потребления генератора. Напряжение на резисторе в цепи питания генератора падает, что приводит к перебрасыванию триггера и к открытию выходного ключа. В результате срабатывает реле или логический элемент, подключенный к выходу преобразователя.
