ВК-200 и ВК-300 концевые выключатели

Выключатель концевой ВК-300Выключатели концевые серий ВК-200, ВК-300 предназначены для применения в электрических цепях управления, сигнализации и контроля положения подвижных частей механизмов.
Условия эксплуатации ВК200 и ВК300
Диапазон рабочих температур от -50°С до +50°С.
Рабочее положение – произвольное.

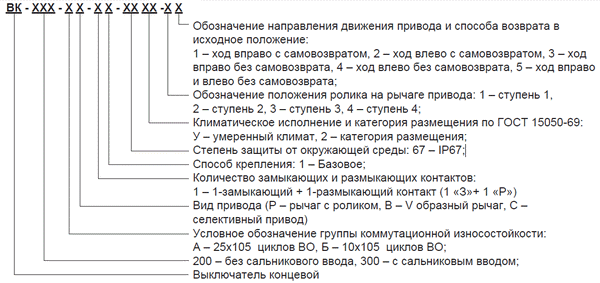

Структура условного обозначения
vk-200-300-oboznach

Технические характеристики
Номинальное напряжение, В
– постоянный ток 440,
– переменный ток 50/60Гц 660
Номинальный тепловой ток, А – 16
Усилие срабатывания выключателя, Н, не более – 80
Усилие отпускания выключателя, Н, не более – 2
Рабочий ход привода, градусов – 14
Степень защиты – IP67
Количество и род контактов – 1«З»+1«Р»
Частота включений в час, не более – 600
Механическая износостойкость, млн. циклов, не менее – 16
Коммутационная износостойкость, не менее, по группам
– А – 2.5 млн. циклов ВО,
– Б – 1 млн. циклов ВО

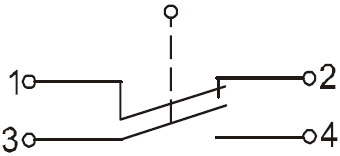

Принципиальная электрическая схема
vk200-300_shem_rab

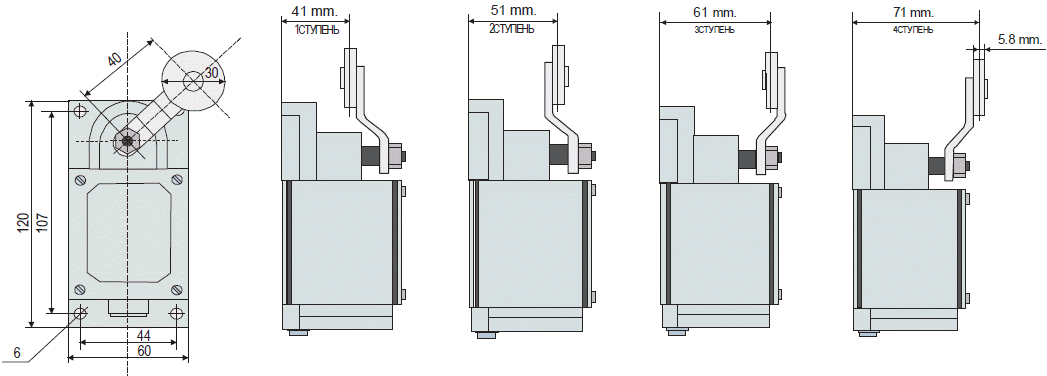

Габаритные и установочные размеры.
vk200_300_stup
