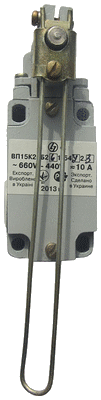

ВП-15-21-261 выключатель путевой полумгновенного или прямого действия

Выключатель путевой ВП15К 21Б 261Выключатель путевой серии ВП15К 21Б 261-54У2.3(8) полумгновенного(3) и прямого действия(8) предназначены для управления производственными процессами стационарных устройств и рассчитаны для комутации электрических цепей переменного тока напряжения до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта. Выключатели используются для работы в палатках, кузовах, прицепах и металлических помещениях без изоляции – категория размещения 2.

Главные технические характеристики выключателя ВП-15-21-261:
Минимальное напряжение, при котором могут работать выключатели на переменном и постоянном токе – 24V.

Номиналная сила тока выключателей ВП-15 (переменного и постоянного) – 10А.

Группа комутационной стойкости – А или Б:
– для выключателей полумгновенного действия:
A – 2,5*106 Б – 1,0*106
– для выключателей прямого действия:
A – 4,0*106 Б – 2,0*106

Количество коммутируемых цепей:
– 2 цепи (выключатель двухцепной с одним замыкающим и одним размыкающим контактами),

Допустимая частота включений – 600 циклов в час.

Крепление:
– присоединительные размеры 60 х 30 мм,
– габаритные размеры 103 x 40 x 46 мм
– резьбовой неуплотненный ввод (один или три ввода).

Конструктивное исполнение приводного элемента:
– рычаг, регулируемый по длине.

Степень защиты:
IP 54

Исполнение по климатическому воздействию:
У2; Т2; ХЛ2
Температура окружающей среды – 40 до +40°С
Относительная влажность воздуха – 65%
Высота над уровнем моря – 4300м
ТУ У3.12-00216875-019-96
