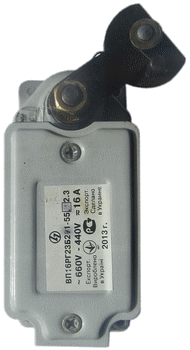

ВП-16-23-241 выключатель путевой

ВП-16-23-241 выключатель путевойВыключатель путевой серии ВП16Р-23Б-241-55У2.3 мгновенного действия предназначен для коммутации электрических цепей управления переменного тока напряжением до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров рабочих механизмов. Выключатели могут также использоваться в непроизводственных целях, в частности для контроля положения объекта (например, кабины лифта или другого помещения).
Главные технические характеристики ВП16-23-241:
Напряжение:
– минимальное, при котором могут работать выключатели на переменном и постоянном токе – 12V.
Ток:
– номиналная сила тока выключателей (переменного и постоянного) – 16А.

Группа комутационной стойкости – А или Б:
A – 2,5*106
Б – 1,0*106
Допустимая частота включений – 600 циклов в час
Максимальная линейная скорость поворота рычага – 100 м/с

Количество коммутируемых цепей:
– 2 цепи (выключатель двухцепной с одним замыкающим и одним размыкающим контактами).

Крепление ВП-16-23-241:
– базовое.
– присоединительные размеры: 105х40 мм.
– габаритные размеры: 117x52x79 мм

Конструктивное исполнение приводного элемента:
– селективный.

Степень защиты:
IP 55

Исполнение по климатическому воздействию:
У2; Т2; ХЛ2
Температура окружающей среды – 40 до +40°С
Относительная влажность воздуха – 65%
Высота над уровнем моря – 4300м

ТУ У3.12-00216875-002-97
