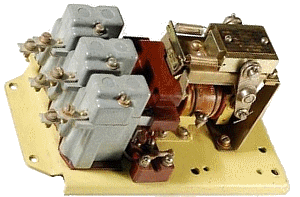

Контакторы серии КМ 2 имеют большую область применения так как могут работать в широком диапазоне температур и имеют надежные эксплуатационные характеристики. Магнитные контакторы КМ 2 работают в силовых электрических цепях, постоянного тока до 320В или переменного тока до 380В частотой 50Гц, 400Гц и 660В частотой 50Гц. Контакторы КМ 2 используются в цепях управления электродвигателями различной мощности.
Контакторы магнитные КМ-2 состоят из:
– дугогасительных камер;
– главных контактов, мостикового типа;
– вспомогательных контактов, могут быть мостикового, клинового или перекидного типа;
– подвижной системы;
– электромагнитной системы;
– основания;
Условное обозначение контактора КМ-2
| 1 | 2 | 3 | 4 | – | 5 | 6 |
| КМ2 | Х | Х | Х | – | Х | Х |
1. КМ-2 – серия контактора;
2. Х – количество и исполнения главных контактов:
- 1 – 1 замыкающий контакт;
- 2 – 2 замыкающих контакта;
- 3 – 3 замыкающих контакта;
- 4 – 1 размыкающий контакт;
- 5 – 1 замыкающий и 1 размыкающий контакты;
- 6 – 2 замыкающих и 1 размыкающий контакты;
- 7 – 2 замыкающих и 2 размыкающих контакты;
3. Х – род тока главной цепи:
- четные – постоянный ток;
- нечетный – переменный ток;
- 5 – нереверсивные для пускателей;
- 7 – реверсивные для пускателей;
- 9 – исполнение контакторов КМ на 660В 50Гц;
4. Х – номинальный ток главной цепи:
- 1 – 25А;
- 2 – 50А;
- 3 – 100А;
- 4 – 150А;
- 5 – 350А постоянного тока и 300А переменного тока;
- 6 – 600А;
5. Х – обозначение сочетания вспомогательных контактов;
6. Х – обозначение сочетания вспомогательных контактов;
Климатическое исполнение контакторов серии КМ2: М4, ОМ4, Т2.
Варианты исполнения контакторов КМ2
Контакторы КМ 1й величины переменного тока: КМ-2211-7; КМ-2211-8; КМ-2211-9; КМ-2291-7; КМ-2291-8; КМ-2291-9; КМ-2311-7; КМ-2311-8; КМ-2311-9; КМ-2351-7; КМ-2351-8; КМ-2351-9; КМ-2391-7; КМ-2391-8; КМ-2391-9; КМ-2711-14; КМ-2711-15; КМ-2711-16; КМ-2711-17; КМ-2711-18; КМ-2791-14; КМ-2791-15; КМ-2791-16; КМ-2791-17; КМ-2791-18.
Контакторы КМ 2й величины переменного тока: КМ-2212-13; КМ-2212-14; КМ-2212-15; КМ-2312-14; КМ-2312-15; КМ-2312-16; КМ-2312-17; КМ-2312-18; КМ-2332-23; КМ-2332-26; КМ-2332-29; КМ-2332-32; КМ-2332-35; КМ-2352-16; КМ-2352-17; КМ-2352-18; КМ-2392-23; КМ-2392-26; КМ-2392-29; КМ-2392-32; КМ-2392-35; КМ-2712-14; КМ-2712-15; КМ-2712-16; КМ-2712-17; КМ-2712-18.
Контакторы КМ 3й величины переменного тока: КМ2213-13; КМ2213-14; КМ2213-15; КМ2313-14; КМ2313-15; КМ2313-16; КМ2313-17; КМ2313-18; КМ2333-23; КМ2333-26; КМ2333-29; КМ2333-32; КМ2333-35; КМ2393-23; КМ2393-26; КМ2393-29; КМ2393-32; КМ2393-35; КМ2353-16; КМ2353-17; КМ2353-18.
Контакторы КМ 4й величины переменного тока: КМ2214-13; КМ2214-14; КМ2214-15; КМ2314-14; КМ2314-15; КМ2314-16; КМ2314-17; КМ2314-18; КМ2334-23; КМ2334-26; КМ2334-29; КМ2334-32; КМ2334-35; КМ2354-16; КМ2354-17; КМ2354-18.
Контакторы КМ 5й величины переменного тока: КМ2335-41; КМ2335-42; КМ2335-43.
Контакторы КМ 6й величины переменного тока: КМ2336-20; КМ2336-21; КМ2336-22.
Контакторы КМ 1й величины постоянного тока: КМ2141-10; КМ2141-11; КМ2141-12; КМ2441-10; КМ2441-11; КМ2441-12; КМ2221-7; КМ2241-8; КМ2241-9; КМ2521-7; КМ2521-8; КМ2521-9; КМ2621-7; КМ2721-14; КМ2721-15.
Контакторы КМ 2й величины постоянного тока: КМ2142-23; КМ2142-26; КМ2442-23; КМ2442-26; КМ2222-13; КМ2242-23; КМ2242-26; КМ2522-13; КМ2542-23; КМ2542-26; КМ2642-23; КМ2642-26; КМ2722-14; КМ2722-15.
Контакторы КМ 3й величины постоянного тока: КМ2143-23; КМ2143-26; КМ2143-35; КМ2443-23; КМ2443-26; КМ2223-13; КМ2243-23; КМ2243-26; КМ2523-13; КМ2543-23; КМ2543-26; КМ2643-23; КМ2643-26.
Контакторы КМ 4й величины постоянного тока: КМ2144-23; КМ2144-26; КМ2444-23; КМ2444-26; КМ2224-13; КМ2244-23; КМ2244-26; КМ2524-13; КМ2544-23; КМ2544-26; КМ2644-23; КМ2644-26.
Контакторы КМ 5й величины постоянного тока: КМ2125-13; КМ2145-23; КМ2145-26; КМ2165-40.
