П6-111 пускатель магнитный

П6-111 пускатель магнитныйПускатель магнитный серии П6-111 предназначается главным образом для дистанционного пуска и остановки трех фазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 4,0 кВт при напряжении 380 и 500 В. При наличии встроенных тепловых токовых термобиметаллических реле пускатель может осушествлять также защиту управляемых электродвигателей от нагрузок недопустимой продолжительности.
Условия работы (высота над уровнем моря, относительная влажность, взрывоопасность окружающей среды, воздействие солнечных лучей, тряска и толчки, вибрация мест крепления, отклонения от нормального рабочего положения, напряжение втягивающей катушки и главной цепи) пускателей серии П6-111 и серий ПА, ПМЕ, ПАЕ одинаковые.
Пускатели П 6-111 открытого исполнения предназначены для установки на панелях, в закрытых шкафах, нишах и других местах, защищенных от попадания пыли и посторонних предметов. Пускатели защищенного исполнения предназначены для установки внутри помещений, в которых окружающая среда не содержит значительного количества пыли. Пускатели пылебрызгонепроницаемого исполнения предназначены для внутренних и наружных установок в местах, защищенных от солнечных лучей и от прямого попадания струй дождя.
Пускатель П6-111 открытого исполнения без тепловой зашиты и теплового реле ТРН-8 или ТРН-100.

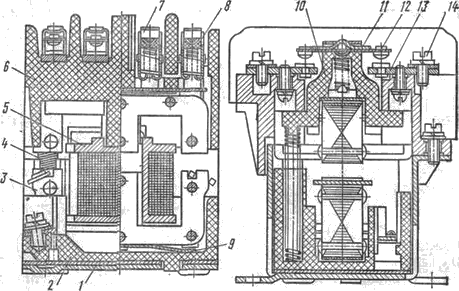

Контактор магнитного пускателя состоит из основания и пластмассовой головки. Схема магнитного пускателя П6-111Основание представляет собой стальную скобу 1 с пластмассовой колодкой 2, в которой размещены сердечник 3 магнитопровода с втягивающей катушкой 5, а также закреплены выводные зажимы катушки.

Снаружи на головке расположены пластины 13 с неподвижными контактами и винтами 14 для присоединения к аппарату проводов (шин) внешней сети. Внутри головки помещена пластмассовая траверса 10 с четырьмя мостиками 12, к которым приклепаны подвижные контакты. В отключенном положении контактора мостики с подвижными контактами прижаты к траверсе 10 цилиндрической контактной пружиной 8 через стальную скобу и плоскую пружину 11, предназначенную для гашения вибрации мостики при включении контактора.
Для смягчения ударов при включении контактора ого сердечник 3 снабжен амортизационной пружиной 9, расположенной в пластмассовой колодке под сердечником.
Пускатели П6-111 выпускают на номинальное напряжение 380 В, номинальным током 10 А, с размерами провала главных контактов (2,4±0,5) мм и раствора (3±0,5) мм.
