Описание:

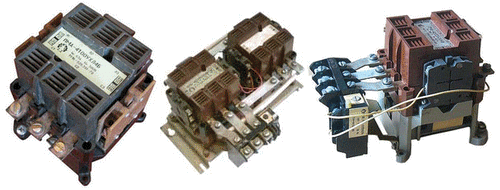

Пускатели ПМА-5100 ПМА-5202 ПМА-5112 ПМА-5212 ПМА-5502 ПМА-5602 ПМА-5612 предназначены для пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжениях до 380В и номинальных рабочих токах соответственно 100А частотой 50 и 60Гц.
Дополнительные функции: реверсирование, при наличии тепловых реле – защита двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток U /D.
Пускатели выпускаются в следующих исполнениях:
а) открытое без теплового реле;
б) открытое с тепловым реле;
в) закрытое без теплового реле;
г) закрытое с тепловым реле.
Конструкция и технические данные:
| ПМА-Х1Х2Х3Х4 |
| ПМА – серия магнитных пускателей |
| Х1 – величина пускателя в зависимости от номинального тока (3 – 40А; 4 – 63А; 5 – 100А; 6 – 160А) |
| Х2 – назначение и наличие теплового реле и аппарата позисторной защиты: 1 – без реле, нереверсивные; 2 – с реле, нереверсивные; 3 – без реле, реверсивные с электрической блокировкой; 4 – с реле, реверсивные с электрической блокировкой; 5 – без реле, реверсивные с электрической и механической блокировками; 6 – с реле, реверсивные с электрической и механической блокировками; |
| Х3 – степень защиты и наличие кнопок: 0 – IP00; 1 – IP40 без кнопок; 2 – IР54 без кнопок; 3 – IР40 с кнопкой / ми; 4 – IР54 с кнопкой / ми; |
| Х4 – род тока цепи управления, напряжение главной цепи и число контактов вспомогательной цепи: 0 – переменный, 380В, 1 – постоянный, 660В; 2 – переменный, 660В, 2з.+2р. для 3:6-й величин; |
| Тип | Исполнение |
| ПМА-5100 100А | открытый, нереверсивный, без реле, IP 00 |
| ПМА-5202 | открытый, нереверсивный, с реле |
| ПМА-5112 | закрытый, нереверсивный, без реле, IP 40 |
| ПМА-5212 | закрытый, нереверсивный, с реле, IP 40 |
| ПМА-5502 | открытый, реверсивный, без реле с механической блокировкой |
| ПМА-5602 | открытый, реверсивный, с реле с механической блокировкой |
| ПМА-5612 | закрытый, реверсивный, с реле, IP 40 с механической блокировкой |
