Описание:

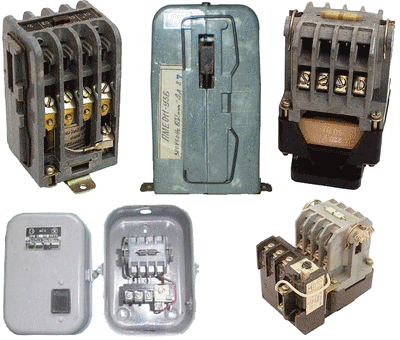

Пускатели ПМЕ-011 ПМЕ-012 ПМЕ-022 ПМЕ-041 ПМЕ-042 ПМЕ-051 ПМЕ-052 ПМЕ-071 ПМЕ-074 ПМЕ-082 ПМЕ-083 предназначены для пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором номинальных рабочих токах 4А частотой 50 и 60Гц.
Дополнительные функции: реверсирование, при наличии тепловых реле – защита двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток U /D.
Пускатели выпускаются в следующих исполнениях:
а) открытое без теплового реле;
б) открытое с тепловым реле;
в) закрытое без теплового реле;
г) закрытое с тепловым реле.
Конструкция и технические данные:
| ПМЕ-0Х2Х3 |
| ПМЕ – серия магнитных пускателей |
| 0 – величина пускателя номинального тока 4А |
| Х2 – исполнение по степени защиты и контактам: 1 – открытое с 4-мя замыкающимися; 2 – защищенное с 4″з”; 4 – открытое с 4″з” и двумя размыкающимися (2″р”) блок контактами; 5 – защищенное с 4″з”+2″р”; 7 – открытое с 4″з”+4″р”; 8 – защищенное с 4″з”+4″р”; |
| Х3 – характер работ электродвигателя и наличие тепловых реле: 1 – нереверсивный без теплового реле; 2 – нереверсивный с тепловым реле; 3 – реверсивный без теплового реле; 4 – реверсивный с тепловым реле; |
| Тип | Исполнение |
| ПМЕ-011 | 4А открытый, нереверсивный, без реле, IP 00, 4″з” |
| ПМЕ-012 | открытый, нереверсивный, с реле, IP 00, 4″з” |
| ПМЕ-022 | закрытый, нереверсивный, с реле, IP 40, 4″з” |
| ПМЕ-041 | открытый, нереверсивный, без реле, IP 00, 4″з”+2″р” |
| ПМЕ-042 | открытый, нереверсивный, с реле, IP 00, 4″з”+”2″р” |
| ПМЕ-051 | закрытый, нереверсивный, без реле, IP 40, 4″з”+2″р” |
| ПМЕ-052 | закрытый, нереверсивный, с реле, IP 40, 4″з”+2″р” |
| ПМЕ-071 | открытый, нереверсивный, без реле, IP 00, 4″з”+4″р” |
| ПМЕ-074 | открытый, реверсивный, с реле, IP 00, 4″з”+4″р” |
| ПМЕ-082 | закрытый, нереверсивный, с реле, IP 40, 4″з”+4″р” |
| ПМЕ-083 | закрытый, реверсивный, без реле, IP 40, 4″з”+4″р” |
