Описание:

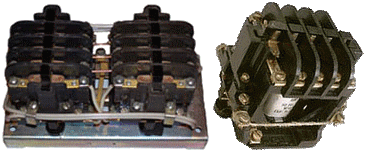

Пускатели ПМЕ-111 ПМЕ-112 ПМЕ-113 ПМЕ-114 ПМЕ-122 ПМЕ-124 предназначены для пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором номинальных рабочих токах 10А частотой 50 и 60Гц.
Дополнительные функции: реверсирование, при наличии тепловых реле – защита двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток U /D.
Пускатели выпускаются в следующих исполнениях:
а) открытое без теплового реле;
б) открытое с тепловым реле;
в) закрытое без теплового реле;
г) закрытое с тепловым реле.
Конструкция и технические данные:
| ПМЕ-1Х2Х3 |
| ПМЕ – серия магнитных пускателей |
| 1 – величина пускателя в зависимости от номинального тока – 10А; |
| Х2 – исполнеие по степени защиты: 1 – ІР00; 2 – ІР30; 3 – ІР50; |
| Х3 – характер работ электродвигателя и наличие тепловых реле: 1 – нереверсивный без теплового реле; 2 – нереверсивный с тепловым реле; 3 – реверсивный без теплового реле; 4 – реверсивный с тепловым реле; |
| Тип | Исполнение |
| ПМЕ-111 10А | открытый, нереверсивный, без реле |
| ПМЕ-112 | открытый, нереверсивный, с реле |
| ПМЕ-113 | открытый, реверсивный без реле |
| ПМЕ-114 | открытый, реверсивный с реле |
| ПМЕ-122 | закрытый, нереверсивный, с реле |
| ПМЕ-124 | закрытый, реверсивный, с реле |
