Логика-Т транзисторные элементы

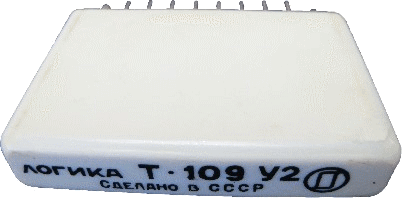

Транзисторные элементы серии Логика-ТЭлементы серии Логика-Т используются для гальванического разделения первичных цепей и входов транзисторных элементов, а также для согласования элементов в тех узлах системы, в которых требуется гальваническое разделение цепей, в серии Логика-Т предусмотрены также и магнитные элементы – управляемые трансформаторы. Назначение различного типа элементов серии Логика Т приведено в нижеследующем перечне.
Для гальванического разделения первичных цепей и входов транзисторных элементов, а также для согласования элементов в тех узлах системы, в которых требуется гальваническое разделение цепей, в серии Логика Т предусмотрены также и магнитные элементы – управляемые трансформаторы. Назначение различного типа элементов серии Логика-Т приведено в нижеследующем перечне.

Типы элементов и их назначение
Логические
Логика Т-101 – Двойная диодно-транзисторная схема «ИЛИ-НЕ». Выполняет операцию Пирса.
Логика Т-102– Триггер маломощный. Применяется в схемах счетчиков, регистров как «память».
Логика Т-103 – Триггер маломощный. Применяется в разветвленных цепях матричных шифраторов и дешифраторов, а так же как «память» при работе на реле или сигнальную лампу.
Логика Т-104 – Двойная потенциально-импульсная ячейка. Применяется для составления импульсных схем «ИЛИ», «И», дифференцирования импульсов, а также для размножения входов элемента Т-102.
Логика Т-105 – То же, что и Т-104. Применяется для размножения входов элемента Т-103.
Логика Т-106 – Схема «ИЛИ». Позволяет изменять число входов от 2 до 8. Применяется для реализации логических функций.
Логика Т-107 – Диодная приставка «И». Обеспечивает возможность получения двух схем «И» на 4 входа или одной схемы на 6 входов и одной на 2 входа.

Функциональные
Логика Т-201 – Согласующий входной элемент. Предназначен для гальванического разделения первичных цепей и входов транзисторных элементов.
Логика Т-202 – Релейный элемент. Применяется для преобразования непрерывно изменяющегося напряжения в дискретный сигнал заданного уровня.
Логика Т-203 – Нуль-орган. Применяется для сравнения напряжений постоянного тока.

Временные
Логика Т-301 – Тройная RC-цепочка. Применяется в качестве дифференцирующей и интегрирующей цепочек, а также как фильтр высших частот.
Логика Т-302 – Двойная транзисторная задержка. Применяется для построения линий задержки , одновибраторов и мультивибраторов.
Логика Т-303 – Элемент задержки времени. Применяется для получения задержки выходного сигнала на время от 1 до 10 секунд.
Логика Т-304 – То же, что и Т-303. Применяется для получения задержки от 10 до 100 секунд.
Логика Т-305 – Обеспечивающий заданную выдержку времени (0,5—9 с).

Усилители
Логика Т-401 – Двойной усилитель для повышения нагрузочных способностей логических схем, для включения сигнальных ламп.
Логика Т-402 – Выходной усилитель мощности. Применяется для повышения нагрузочных способностей логических схем, включения обмоток магнитных усилителей, реле мощностью до 3 ватт.
Логика Т-403 – Выходной усилитель мощности. Применяется для включения обмоток магнитных усилителей, реле, сигнальных ламп мощностью до 10 ватт.
Логика Т-404 – Выходной усилитель мощности. Применяется для включения обмоток магнитных усилителей, контакторов, соленоидов мощностью до 30 ватт.
Логика Т-405 – Выходной усилитель мощности. Применяется для включения обмоток магнитных усилителей, контакторов, соленоидов с пусковой мощностью до 100 ватт.
