ТУ У 3.11-05814256-098-97

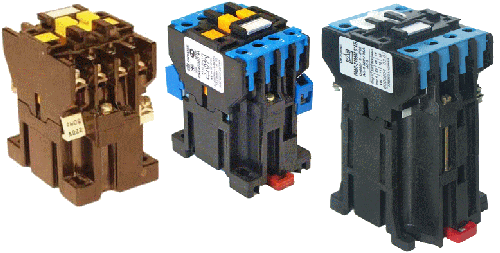

Общие сведения реле РПЛ
Реле РПЛ применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного тока и до 660В переменного тока частотой 50 и 60Гц. Реле пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании втягивающей катушки ограничителем ОПН или при тиристорном управлении. При необходимости на промежуточное реле может быть установлена одна из приставок ПКЛ и ПВЛ. Промежуточные реле исполнения М допускают также установку одной или двух приставок боковых ПКБ. Степень защиты IP00. М – исполнение реле со степенью защиты IP20 и с креплением на стандартные рейки DIN.
Основные технические параметры:
| Номинальное напряжение по изоляции, В | 660 |
| Номинальный ток главной цепи, А | 16 |
| Номинальное напряжение втягивающей катушки, В | 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500 и 600 В частоты 50Гц 36, 110, 220, 380 и 440 В частоты 60Гц |
| Номинальный рабочий ток, А (категория применения АС – 11 при напряжениях 380, 500, 660 В) | 0,78; 0,5; 0,3 |
| Износоустойчивость (механическая/коммутационная) при исполнении по износоустойчивости А,Б млн.циклов | 20/3; 10/1,6 |
| Максимальная частота включений (без нагрузки/с нагрузкой), включений в час | 3600/1200 |

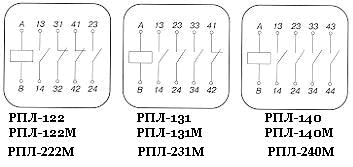

| Стрктура условного обозначения релеРПЛ – Х1 Х2 Х3 Х4 Х5 4 Х6
Х1 Исполнение реле по роду тока цепи управления: 1 – с управлением на переменном токе, 2 – с управлением на постоянном токе Х2 Количество замыкающих контактов Х3 Количество размыкающих контактов Х4 М – исполнение реле со степенью защиты ІР20, и с возможностью крепления как на стандартную рейку так и винтами на плоскости. Отсутствие буквы означает исполнение реле со степенью защиты ІР00 Х5 Климатическое исполнение О, О*, ОМ по ГОСТ 15150-69 4- Категория размещения по ГОСТ 15150 – 69 Х6 Исполнение по коммутационной износостойкости в режиме нормальных коммутаций А – 3х106 циклов Б – 1.6х106 циклов
|
|
