РВП-72-3221 РВП-72-3222 реле времени пневматическое

Реле РВП-72-3221, Реле РВП-72-3222
Общие сведения РВП-72М-3221 РВП-72М-3222

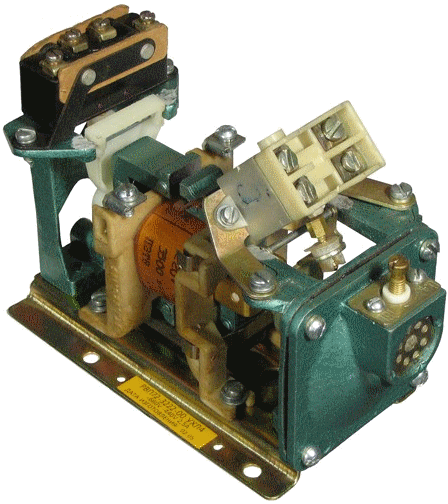

Реле времени пневматическое РВП-72-3221 и РВП-72-3222 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.

Условия эксплуатации
Высота над уровнем моря не более 2000м. Диапазон рабочих температур от +5 до +45°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах. Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону. Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле. При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта. При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.

Структура условного обозначения
Реле РВП-72М обозначение

Технические характеристики ТУ 16-90 ИГЛТ.647452.004
Реле имеет типоисполнения:
РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размы-кающий), срабатывающими без выдержки времени;
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени.

Диапазон регулируемых выдержек времени, c 0.4…180
Номинальный ток исполнительных контактов, А 16
Потребляемая мощность, В·А, не более 30
Время возврата, с, не более 0.4
Время подготовки реле, с, не более 2
Разброс выдержки времени реле, %, не более ±10
Дополнительная погрешность от старения, %, не более ±30
Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более ±40
Механическая износостойкость, млн. циклов, не менее 10
Коммутационная износостойкость, млн. циклов, не менее 1.6
Масса, кг, не более
РВП-72-3221, РВП-72-3222 1.0

Катушка реле выполняется на одно из номинальных напряжений: 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660В переменного тока частотой 50 и 60Гц.
Допустимые колебания напряжения сети от 0.85 до 1.1 от номинального значения.
Катушка реле рассчитана для работы в продолжительном режиме (ПВ=100%), а также повторно кратковременном режиме (ПВ=40%) с максимальной частотой 1200 включений в час.

Устройство и работа

Реле времени состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании.
Пневматическая приставка времени универсальна для всех типов реле.
В качестве коммутирующих контактов в реле применен микровыключатель или контактное устройство.
В реле с двумя пневматическими приставками одна функционирует с выдержкой времени при подаче напряжения питания на электромагнитный привод, а другая – с выдержкой времени при снятии напряжения питания. Один электромагнитный привод управляет обеими приставками; они могут регулироваться независимо друг от друга на любую уставку в рабочем диапазоне уставок.
В реле с контактами без выдержки времени микровыключатель (или контактное устройство) укреплен на стойке.

Временные диаграммы функционирования реле

Реле РВП-72М-3221 РВП-72М-3222 временные диаграммы функционирования

Схемы подключения

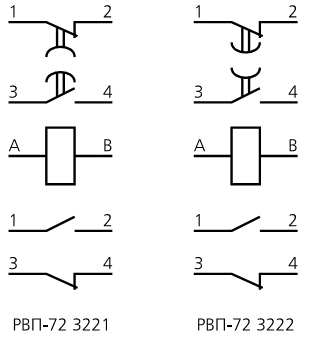

Реле РВП-72М-3221 РВП-72М-3222 схема подключения

Размещение и монтаж

Изделие предназначено для установки как на металлических, так и на изоляционных панелях и крепится винтами М5. Электрический монтаж производится любым монтажным медным проводом. При этом к каждому зажиму реле может быть присоединено до двух проводов сечением не более 1.5 мм2 или одного сечением не более 2.5 мм2.

Габаритные и установочные размеры

Реле РВП-72М-3221 габаритные размеры Реле РВП-72М-3222 габаритные размеры
