ВЛ-68 реле времени

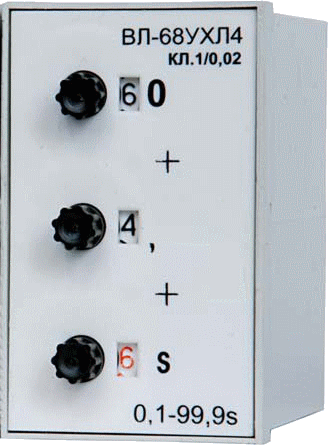

Реле времени ВЛ-68Общие сведения ВЛ68
Реле ВЛ-68 УХЛ4 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Реле изготавливаются в исполнениях УХЛ4, У3, Т3, О4.

Температура окружающего воздуха от минус 40 до плюс 55С

Параметры

ВЛ-63

ВЛ-64

ВЛ-65

ВЛ-66

ВЛ-67

ВЛ-68

ВЛ-69

Климатическое исполнение

У3, Т3

УХЛ4, О4

У3, Т3

Нижний и верхний пределы установок (по исполнениям)

(0,1-30) с, мин, ч

(0,1-1; 0,3-3;
1-10; 3-30)* с, мин, ч

(0,1-9,9;
1-99) с, мин, ч

(0,1-99,9) с, мин, ч
(1-999) с, мин

(0,1-9,9) с
(1-99) с

Регулировка выдержки времени

Плавная

  Ступенчатая

Количество делений шкалы с числовыми отметками

10

10

10

Дискретность переключения уставок, % Tmax

1

0,1

1

Класс точности

3/2

1,5/2

1/0,1

1/0,02

1,5/0,2

Время повторной готовности, с, не менее

0,3

0,3

0,1

Время возврата, с, не более

0,2

0,07

Количество и род контактов

Бескон-
тактный ключ

1 замыкающий и 1 размыкающий (1з и 1р)

Механическая износостойкость, циклов, не менее

20×106

Номинальное напряжение питания, В = постоянного и ~ переменного тока 50/60 Гц

=24

=24, =27, ~/=110, ~/=220 ~230, ~240

~110, ~220

=24, =27, ~/=110, ~/=220 ~230, ~240

Допустимые отклонения напряжения питания, %

±20

+10, -15

+10, -20

Потребляемая мощность, Вт (ВА),не более

2 без нагрузки

4,5 (4,5)

Длительно допустимая сила тока выходной цепи, А

0,12

4

Степень защиты: реле/клеммника

ІР40 / ІР20

Масса, кг, не более

0,2

0,28

Габаритные размеры, мм

45х75х119

Функциональная диаграмма работы

Тип реле

ВЛ-68

Функция

shem_vl63_69_a

Коммутационная способность ВЛ-68

Сила коммутируемого тока, A, при ~220 В, 50Гц сos j вкл = 0,7; cos j откл = 0,4 Частота коммутаций, 1/h, не более

Число циклов, не менее

Включения

Отключения

5

1,8

50

0,5×106

5

1,2

50

1,0×106

5

1,0

100

2,5×106

5

0,8

300

4,0×106

3

0,5

1000

6,3×106

1

0,3

1000

10,0×106

Схемы подключений и расположения выводов

shempodkvl63_69

Габаритные и установочные размеры

razmer_vl63_69
