Реле промежуточное герконовое РПГ-8 применяется в схемах автоматики и управления с источниками питания на напряжения 5, 12, 15, 24, 48, 60 и 110В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Условия эксплуатации реле РПГ8.
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.
Реле предназначены для установки на печатных платах толщиной до 2-х мм.
Технические характеристики.
Номинальные напряжения включающей катушки, 5, 12, 15, 24, 48, 60, 110В
Коммутируемая нагрузка активная и индуктивная,
Максимальная коммутируемая мощность, 440 В.А
Диапазон отклонений напряжений питания, 85…110%
Время срабатывания реле, 0,5…10мс
Номинальный ток контактов:
– замыкающих 4.0А
– переключающих 2.5А
Номинальное напряжение контактов, :
– замыкающих 600В
– переключающих 380В
Максимально допустимая частота включений в час 3600
Потребляемая мощность, 1,4…5,5Вт
Тип применяемых герконов МКА-52202, МКС-52201
| Типоисполнение реле | Количество замыкающих контактов |
Количество переключающих контактов |
Размер А, мм | Масса, кг |
| РПГ-8-2510 | 1 | – | 21 | 0.048 |
| РПГ-8-2601 | – | 1 | 28.5 | 0.075 |
| РПГ-8-2520 | 2 | – | 35.5 | 0.080 |
| РПГ-8-2602 | – | 2 | 20 | 0.050 |
| РПГ-8-2530 | 3 | – | 28.5 | 0.075 |

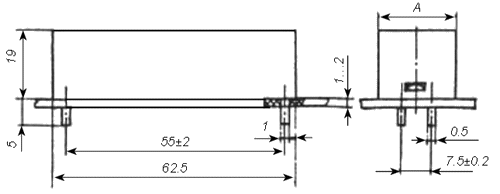

Габаритные и установочные размеры.

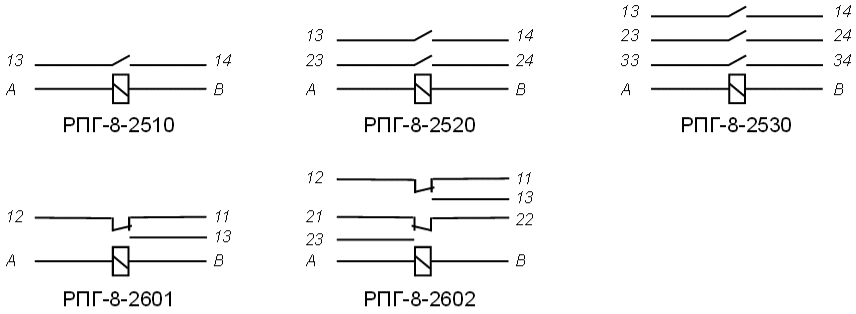

Схемы электрические принципиальные.
