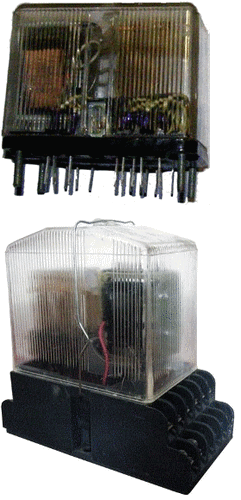

Реле промежуточные универсальные серии РПУ-2 предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 380В частотой 50Гц и постоянного тока напряжением до 220В.
Условия эксплуатации РПУ-2М.
Высота над уровнем моря до 1000м.
Диапазон рабочих температур от -10 до +45°С.
Среднемесячное значение относительной влажности 80% при температуре +20°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 5 до 15Гц при ускорении не более 3g.
Реле в процессе эксплуатации допускает колебания напряжения сети от 0.85 до 1.10 от номинального значения.
Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%.
Допускается эксплуатация в условиях, нормированных для исполнения УХЛ, категория размещения 4.

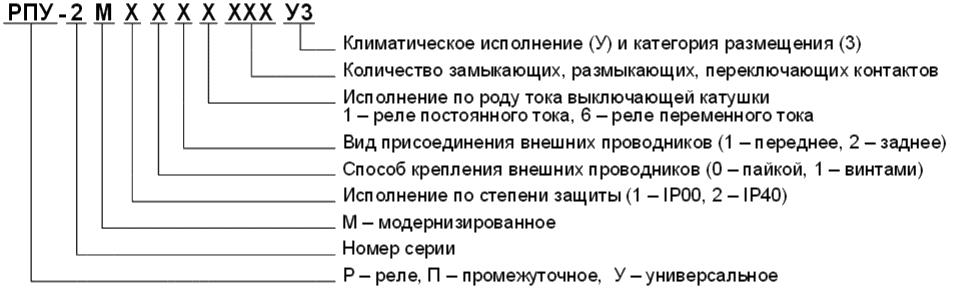

Структура условного обозначения реле РПУ2.
Технические характеристики РПУ2М
| Номинальные напряжения включающей катушки, В | постоянный ток | 12, 24, 48, 60, 110, 220 |
| переменный ток 50Гц | 12, 24, 36, 40, 110, 220, 230, 380 | |
| Номинальное напряжение цепей контактов, В | постоянный ток | 12…220 |
| переменный ток | 12…380 | |
| Наименьший номинальный рабочий ток контактов, А | 0.01 | |
| Длительно допустимый ток контактов, А | 6 | |
| Время срабатывания, С, не более | реле постоянного тока | 0.05 |
| реле переменного тока | 0.036 | |
| Время возврата, С, не более | 0.02 | |
| Механическая износостойкость, млн. циклов | реле постоянного тока | 20 |
| реле переменного тока | 16 | |
| Потребляемая мощность, не более | для реле постоянного тока, Вт | 4.0 |
| для реле переменного тока, Вт | 9.0 | |
| Масса, кг, не более | РПУ2М 102 | 0.25 |
| РПУ 2М 202 | 0.275 | |
| РПУ-2М 211, РПУ-2М 212 | 0.35 | |

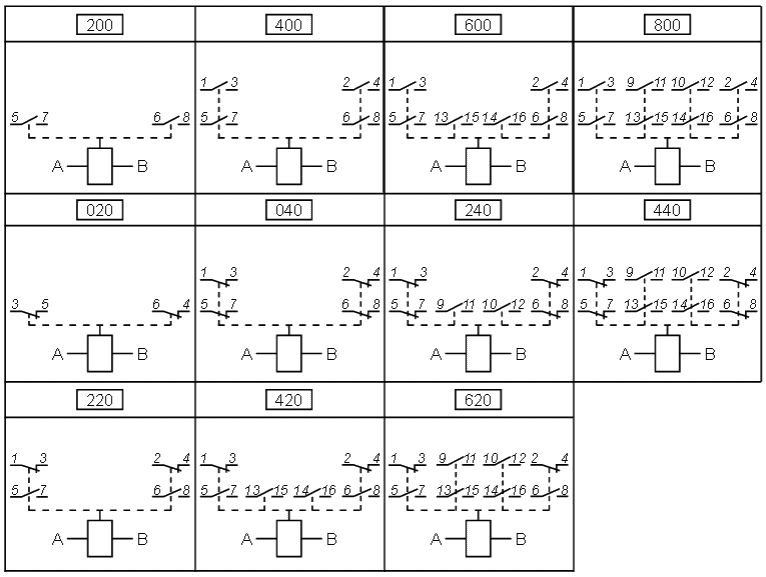

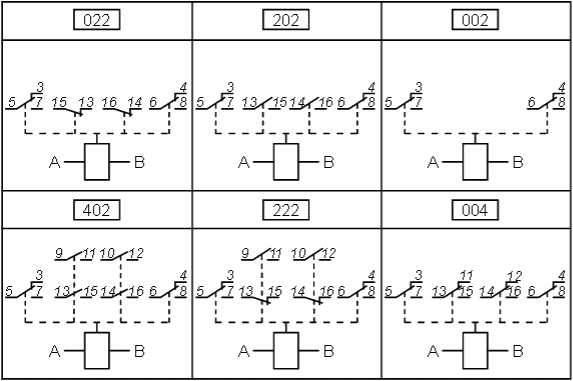

Схемы работы реле РПУ-2М102-Х, РПУ-2М202-Х, РПУ-2М211-Х, РПУ-2М212-Х.
