РТ-40 реле тока

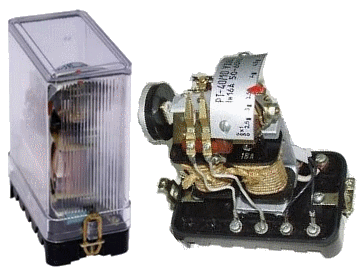

Реле максимального тока РТ 40Реле тока серии РТ-40 применяется в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.
Условия эксплуатации реле максимального тока РТ 40

  • высота над уровнем моря до 2000м
  • рабочая температур окружающей среды от -20 до +55°С
  • степень защиты оболочки реле IP40
  • степень защиты контактных зажимов для присоединения внешних проводников IP00
  • реле закрепляют на вертикальной плоскости, допускается отклонение не более 5° в любую сторону

Применяют реле максимального тока РТ40 в взрывобезопасной среде, не содержащей пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Не допускается попадания на реле РТ-40 брызг воды, масел, эмульсий и других жидкостей, а также воздействие солнечной радиации.

Технические характеристики реле максимального тока РТ40

Тип исполнения

Ток срабатывания, А

при соединении катушек

Номинальный ток, А

при соединении катушек

Потребляемая мощность, В А при токе мин. уставки

последовательное

параллельное

последовательное

параллельное

РТ-40/0,2

0,05…0,1

0,1…0,2

0,4

1

0,2

РТ-40/0,6

0,15…0,3

0,3…0,6

1,6

2,5

РТ-40/2

0,5…1,0

1,0…2,0

2,5

6,3

РТ-40/6

1,5…3,0

3,0…6,0

10

16

0,5

РТ-40/10

2,5…5,0

5,0…10

16

РТ-40/20

5…10

10…20

РТ-40/50

12,5…25

25…50

0,8

РТ-40/100

25…50

50…100

1,8

РТ-40/200

50…100

100…200

8

Размеры реле РТ-40

Размеры реле РТ-40
а) – переднее присоединение, б) – заднее присоединение.

Электрическая схема

Электрическая схема реле РТ-40
