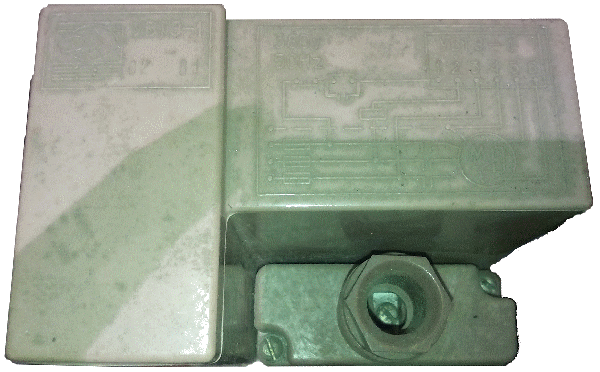

УВТЗ-1 устройство встроенной температурной защиты электродвигателя

УВТЗ-1 устройство встроенной температурной защиты электродвигателяУВТЗ-1 предназначено для предотвращения чрезмерного перегрева статорных обмоток асинхронных двигателей с короткозамкнутым ротором сельськохозяйственного назначения, работающих в животноводческих помещениях с химически активной средой, под навесом и на открытом воздухе.

УВТ3-1 унифицированы для всех типоразмеров электродвигателей, взаимозаменяемы и не требуют регулировки и настройки при монтаже и эксплуатации. Управляющее устройство служит для усиления сигнала, поступающего от встроенных в обмотку статора электродвигателя температурных датчиков, и преобразования в сигнал, управляющий отключением магнитных пускателей (типа ПМЛ, ПМЕ и др.).

В схеме автоматически осуществляется самоконтроль за ее работой, то есть обеспечивается гарантия отключения электродвигателя при возникновении неисправности в каком-либо элементе температурной защиты. При выходе из строя датчиков температуры или обрыве цепи их соединения с управляющим устройством последнее не позволяет включить электродвигатель в сеть.

В случае короткого замыкания в цени датчиков с управляющим устройством транзисторы будут закрыты, управляющий переход транзистора обесточен, реле отключается и своими контактами разрывает пень питания катушки магнитного пускателя.

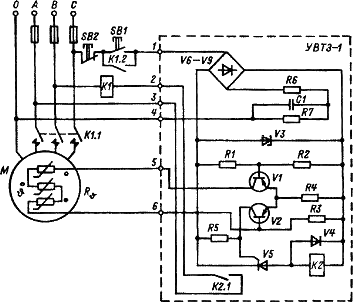

Схема электрическая принципиальная устройства встроенной температурной защиты электродвигателей УВТЗ-1
Рис. 1. Схема электрическая принципиальная устройства встроенной температурной защиты электродвигателей УВТЗ-1 380В

Датчики температуры устанавливают в асинхронные двигатели на заводе при их изготовлении или капитальном ремонте, а также в действующие электродвигатели во время эксплуатации. После их установки измеряют сопротивление всей цепи датчиков, которое при температуре 20 ±5° должно быть в пределах 120… 150 Ом.

Измерительный ток применяемого омметра не может превышать 50 мА. а напряжение — 2,5 В. Использовать для этих целей мегомметры не разрешается.

Измеряют сопротивление изоляции датчиков относительно обмотки и корпуса электродвигателя меггомметром на 500 В, причем величина этого сопротивления не должна превышать 0,5 МОм.

Устройство рассчитано для работы в вертикальном положении, допускает установку на стенах и конструкциях, не подверженных ударам или сильной вибрации, и не должно подвергаться постоянному нагреву, в том числе солнечному. Его можно размещать в станциях управления, сборных распределительных устройствах и отдельных шкафах.

Управляющее устройство соединяют с датчиком изолированным проводом сечением не менее 0,5 мм2 для медных проводов и 1,0 мм2 — для алюминиевых.

Проверяют работоспособность смонтированного устройства нажатием кнопки «Пуск» магнитного пускателя. При исправном электродвигателе и правильном соединении датчиков устройства и магнитного пускателя, а также при исправном их состоянии электродвигатель вращается.

Убедившись в его нормальной работе на холостом ходу, необходимо разомкнуть цепь датчиков в коробке выводов электродвигателя. Если при этом электродвигатель отключится от сети, значит, устройство встроенной защиты работает нормально. Повторно проверяют защиту путем замыкания накоротко цепи датчиков в коробке выводов. В этом случае электродвигатель также должен отключиться от сети.
