ВЛ-176 реле времени

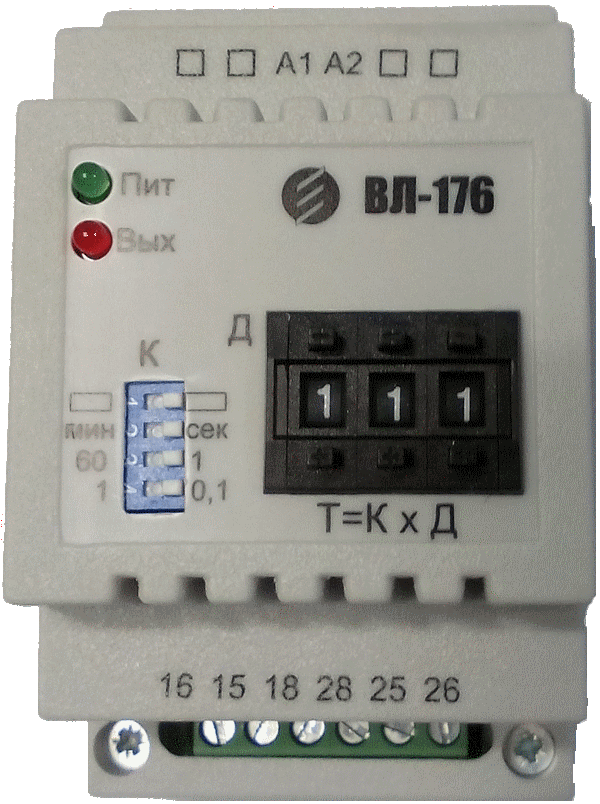

Реле времени ВЛ-176 Поддиапазон ВЛ-176Реле времени ВЛ-176 предназначены для коммутации электрических цепей с определенными, предварительно установленными, выдержками времени в схемах автоматики и защиты.

– Универсальное питание AC/DC 24 – 220 В
– Широкий диапазон уставок в одном исполнении 0,1 с – 99,9 ч
– Дискретная установка выдержки времени
– 2 группы переключающих контактов
– Высокая точность отработки
– Крепление на рейку DIN-35

Тип реле  Выполняемые функции  График функции  Диапазон выдержек времени  Число и вид контактов  Номинальное напряжение
 Дискретное питание Универ
сальное питание
 ВЛ-176  Однокомандное с выдержкой
на включение
 График функции ВЛ-176

0,1 с – 99,9 ч

(0,1-99,9 с)

(1-999 с)

(0,1-99,9 мин)

(1-999 мин)

(0,1-99,9 ч)

2п  AC/DC 110В;
AC 220В,
50,60Гц;
AC/DC 24-220В
50,60Гц
  Примечание.
Uпит – напряжение питания;
Вых – выходной контакт;
Упр – управление (сухой контакт);
з – замыкающий контакт;
р – размыкающий контакт;
п – переключающий контакт.

Габаритные и установочные размеры реле

Габаритные и установочные размеры реле ВЛ-176

Устройство и работа реле

Выходное реле ВЛ-176 включается через установленное время после подачи напряжения питания и возвращается в исходное состояние при его снятии. Сигнализация состояния выходного реле обеспечивается с помощью светодиода, выведенного на лицевую панель.

Схемы подключения реле ВЛ-176

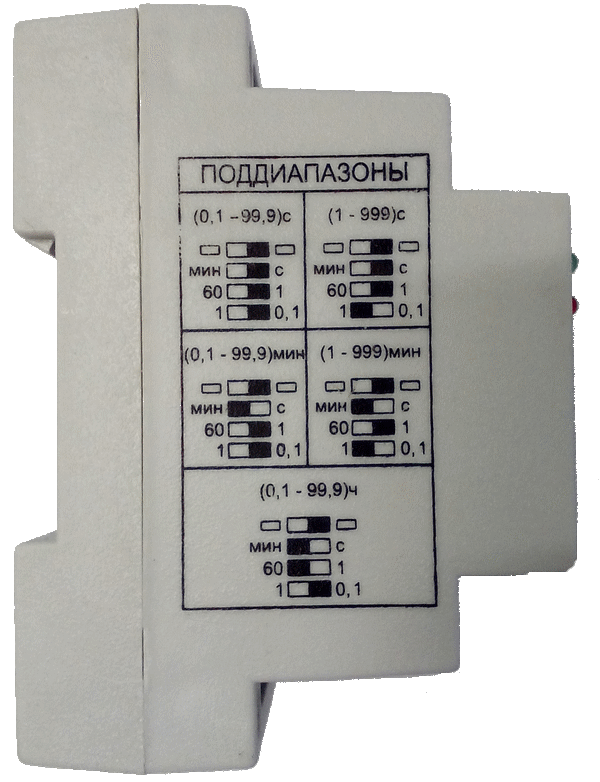

Положение переключателей диапазонов (установка поддиапазонов выдержек времени)

поддиапазон ВЛ-176
