Реле времени ВЛ-178 предназначены для коммутации электрических цепей с определенными, предварительно установленными, выдержками времени в схемах автоматики и защиты.
– Универсальное питание AC/DC 24 – 220 В
– Широкий диапазон уставок в одном исполнении 0,1 с – 99 ч
– Дискретная установка выдержки времени
– 2 группы переключающих контактов
– Высокая точность отработки
– Крепление на рейку DIN-35
| Тип реле | Выполняемые функции | График функции | Диапазон выдержек времени | Число и вид контактов | Номинальное напряжение | |
| Дискретное питание | Универ сальное питание |
|||||
| ВЛ-178 | Циклическое с независимой регулировкой: а) начало с “паузы” (Т2) б) начало с “импульса” (Т1) |
  |
0,1 с – 99 ч (0,1-9,9 с) (1-99 с) (0,1-9,9 мин) (1-99 мин) (0,1-9,9 мин) (1-99 ч) |
2п | AC/DC 110В; AC 220В, 50,60Гц; |
AC/DC 24-220В 50,60Гц |
| Примечание. Uпит – напряжение питания; Вых – выходной контакт; Упр – управление (сухой контакт); з – замыкающий контакт; р – размыкающий контакт; п – переключающий контакт. |
||||||
Габаритные и установочные размеры реле

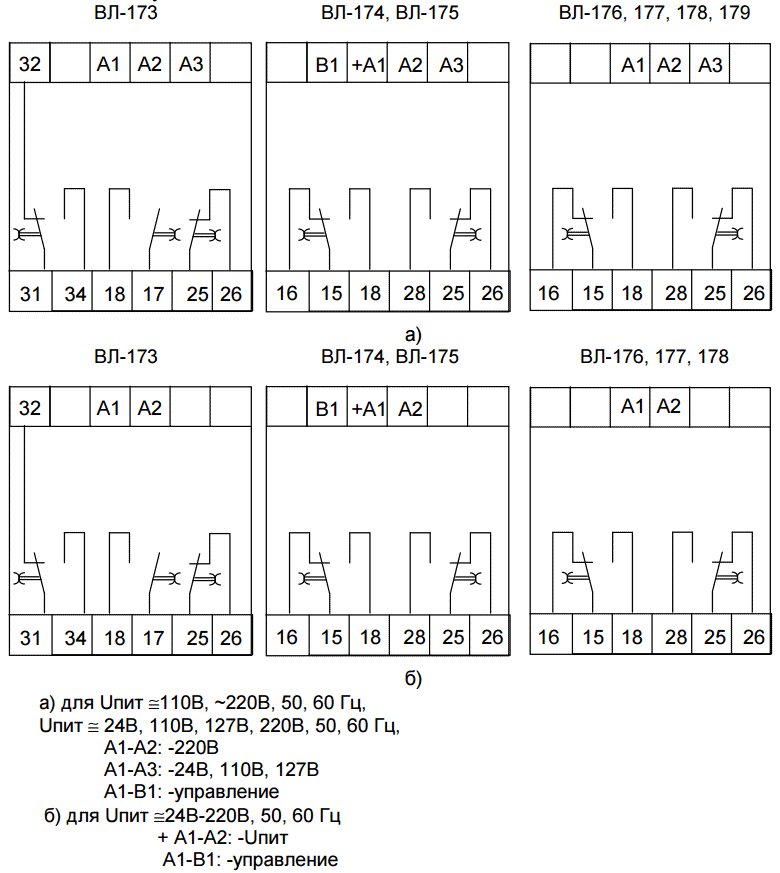

Устройство и работа реле
При подаче напряжения питания на реле ВЛ178 происходит периодическое включение и отключение выходного реле через установленное время длительности «импульса» и «паузы». Начало цикла может быть с «импульса» или «паузы» (в зависимости от положения двух верхних микропереключателей). Длительности импульса и паузы устанавливаются независимо друг от друга с помощью разных переключателей в пределах одного диапазона. Сигнализация состояния выходного реле обеспечивается с помощью светодиода, выведенного на лицевую панель.
Положение переключателей диапазонов (установка поддиапазонов выдержек времени)
