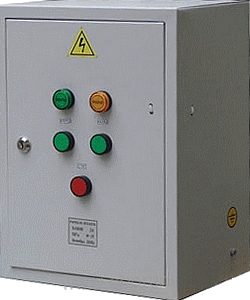

Я 5410 3074 ящик управления двигателем

Ящик управления асинхронными двигателями с короткозамкнутым ротором Я 5410 3074 предназначен для местного и дистанционного управления трехфазным реверсивным электродвигателем с короткозамкнутым ротором в продолжительном режиме работы, т.е. пуск электродвигателя и отключение вращающегося двигателя.
Предназначен для установки на промышленных, жилых, коммунально-бытовых и общественных объектах.
Ящик серии Я5410-3074 может заменять НКУ серии РУСМ.
Аппаратура устанавливается в ящике на специальной панели и на двери с внутренней стороны.

Структура условного обозначения
Я 5 a b cccc – УХЛ4
Я – вид НКУ по конструкции — ящик;
5 – класс НКУ по назначению: 5 — управление асинхронными двигателями с КЗ ротором
a – группа в классе 5: 1 — управление нереверсивными двигателями; 4 — управление реверсивными двигателями;
b – порядкоый номер;
cccc – типовой индекс;
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Тип ящиков управления двигателем	Количество управляемых двигателей (фидеров)	Питание цепи управления	Аппараты на двери
реверсивным			перекл.	кнопка	арматура
Ящики с автоматическими выключателями на каждый фидер
Я 5410	1	Фазным напряжением	–	+	+



Тип	Типовой индекс	Номин. ток ящика, А	Предел регулировки тока теплового реле, А	Номин. ток расцеп. авт. выкл., А	Номинальное напряж. цепей, В			Габаритные размеры НхLхВ (мм)
					силов.		управл.
Двухфидерные реверсивне с автоматическим выключателем, кнопками и лампой на каждый фидер
Я5410	3074 УХЛ4	10,0	7,0-10,0	12,5	380 50 Гц	220 50 Гц		400х300х250



Способ питания цепи управления	Номинальное напряжение цепей, В
	силовой	управления
Фазным напряжением от собственной силовой цепи	380, 50 Гц	220, 50 Гц
От независимого источника	380, 50 Гц	220, 50 Гц
