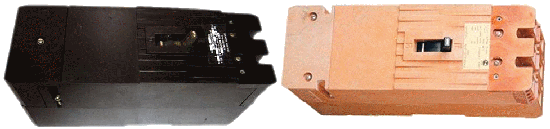

Описание автомата А 3716:
Автоматические выключатели серии А3716 предназначены для проведения тока в нормальном режиме и автоматического отключения при перегрузках, коротких замыканиях, недопустимых снижениях напряжения. А также для оперативных включений и отключений потребителей электрического тока(до 3-х включений в час). Автоматические выключатели серии А3716 используются в энергоустановках с номинальным рабочим напряжением 380 или 660 В переменного тока частотой 50 или 60 Гц; 380 В переменного тока с частотой 400 Гц; или 220, 440 В постоянного тока.
Конструкция и технические данные:
– Тип: А-3716
– Номинальный ток, А: 160
– Количество полюсов: 3
– Коммутационная износостойкость, циклов В-О: 10 000;
– Износостойкость (общая для выключателей), циклов В-О: 16 000;
– Присоединение внешних проводников к контактам главной цепи: кабель без наконечника; кабель с наконечником; шина.
А3716 БУЗ – выключатели токоограничивающие с электромагнитными и тепловыми расцепителями тока.
| Тип выклю-чателя | Род тока и частота сети | Номиналь- ное напряже- ние, В |
Номинальный ток, А | Предельная комутационная способность выключателя | Уставка по току срабатывания, А | ||||
| выключа- телей |
электро- магнитных расцепи- телей |
тепловых расцепи- телей |
Предельно допустимый ожидаемый ток короткого замыкания, кА | тепловых расцепи- телей |
электро- магнитных расцепи- телей |
||||
| А3716Б | ~50 Гц ~60 Гц |
660 | 160 | 160 | 16 | 5,0 | 18 | 630 | |
| 380 | 5,5 | ||||||||
| ~400 Гц | 380 | 150 | 5,5 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 20 | 8,5 | 23 | ||||
| 380 | 10,0 | ||||||||
| ~400 Гц | 380 | 150 | 6,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 25 | 10,0 | 29 | ||||
| 380 | 15,0 | ||||||||
| ~400 Гц | 380 | 150 | 9,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 32 | 37 | 630, 1600 | ||||
| 380 | |||||||||
| ~400 Гц | 380 | 150 | |||||||
| ~50 Гц ~60 Гц |
660 | 160 | 40 | 15,0 | 46 | ||||
| 380 | 20,0 | ||||||||
| ~400 Гц | 380 | 150 | 13,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 50 | 20,0 | 57 | ||||
| 380 | 30,0 | ||||||||
| ~400 Гц | 380 | 150 | 19,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 63 | 20,0 | 72 | ||||
| 380 | 30,0 | ||||||||
| ~400 Гц | 380 | 150 | 20,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 80 | 30,0 | 92 | ||||
| 380 | 45,0 | ||||||||
| ~400 Гц | 380 | 150 | 20,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 100 | 35,0 | 115 | ||||
| 380 | 60,0 | ||||||||
| ~400 Гц | 380 | 150 | 23,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 125 | 35,0 | 145 | ||||
| 380 | 60,0 | ||||||||
| ~400 Гц | 380 | 150 | 25,0 | ||||||
| ~50 Гц ~60 Гц |
660 | 160 | 160 | 40,0 | 185 | ||||
| 380 | 75,0 | ||||||||
| ~400 Гц | 380 | 150 | 150 | 25,0 | 172 | ||||
А3716 ФУЗ – выключатели нетокоограничивающие с электромагнитными и тепловыми расцепителями тока.
| Тип выклю- чателя |
Род тока и частота сети | Номиналь- ное напряже- ние, В |
Номинальный ток, А | Предельная комутационная способность выключателя | Уставка по току срабатывания, А | ||||
| выключа- телей |
электрома- гнитных расцепи- телей |
тепловых расцепи- телей |
Предельно допустимый ожидаемый ток короткого замыкания, кА | тепловых расцепи- телей |
электро- магнитных расцеп- ителей |
||||
| А3716Ф | ~50 Гц | 380 | 160 | 160 | 16 | 5,5 | 18 | 630 | |
| ~400 Гц | 150 | ||||||||
| ~50 Гц | 160 | 20 | 10,0 | 23 | |||||
| ~400 Гц | 150 | 6,0 | |||||||
| ~50 Гц | 160 | 25 | 15,0 | 29 | |||||
| ~400 Гц | 150 | 9,0 | |||||||
| ~50 Гц | 160 | 32 | 20,0 | 37 | 630, 1600 | ||||
| ~400 Гц | 150 | 10,0 | |||||||
| ~50 Гц | 160 | 40 | 20,0 | 46 | |||||
| ~400 Гц | 150 | 13,0 | |||||||
| ~50 Гц | 160 | 50 | 25,0 | 57 | |||||
| ~400 Гц | 150 | 19,0 | |||||||
| ~50 Гц | 160 | 63 | 25,0 | 72 | |||||
| ~400 Гц | 150 | 20,0 | |||||||
| ~50 Гц | 160 | 80 | 25,0 | 92 | |||||
| ~400 Гц | 150 | 20,0 | |||||||
| ~50 Гц | 160 | 100 | 115 | ||||||
| ~400 Гц | 150 | 23,0 | |||||||
| ~50 Гц | 160 | 125 | 25,0 | 145 | |||||
| ~400 Гц | 150 | ||||||||
| ~50 Гц | 160 | 160 | 185 | ||||||
| ~400 Гц | 150 | 150 | 172 | ||||||
 |
Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
