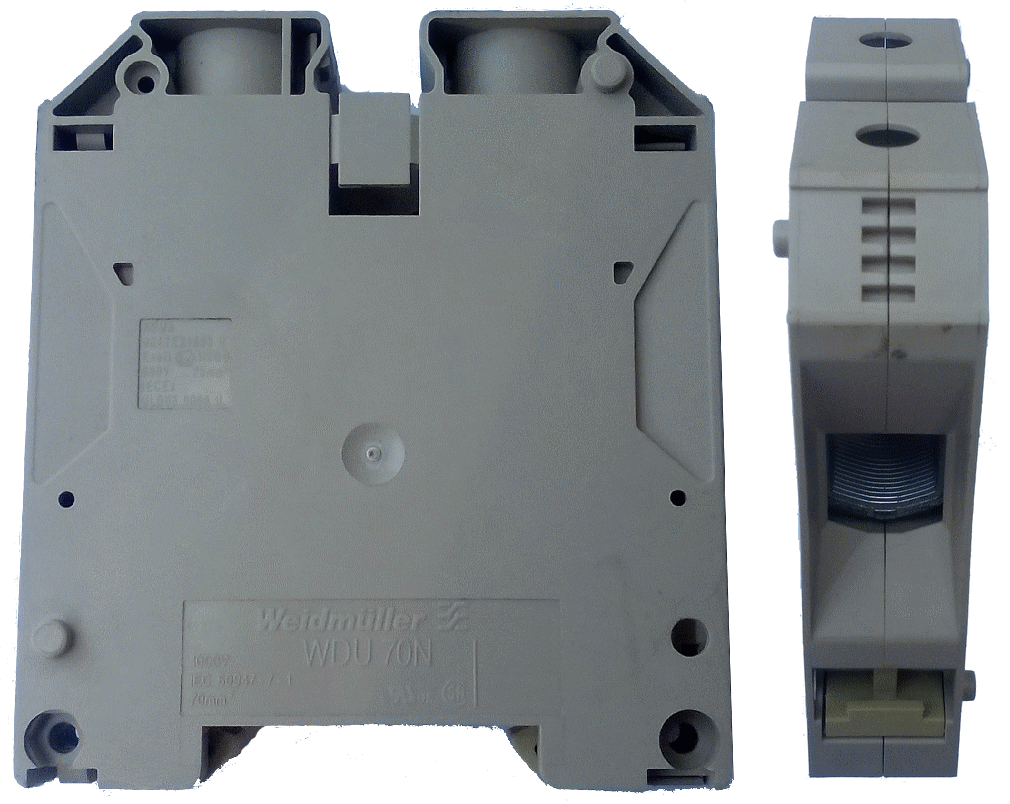

Технические данные проходной клеммы WDU 70N/35 производства Weidmüller:Скачать техническое описание – WDU 70N/35 |
|
| Размеры и вес: | Ширина: 20,5 мм Высота: 75 мм Высота самой низкой версии: 86 мм Глубина: 85 мм Вес нетто: 119,233 г |
Температура: |
|
| Рабочая температура, мин .: | – 50 ° С |
| Рабочая температура, макс .: | 120 ° С |
Информация о товаре: |
|
| Описание товара | 1000 В постоянного тока протестирован номинальное напряжение. 1000 В UL и CSA для использования групп B и C: можно использовать с изолирующей DIN рейки и при использовании разделов WTW типа. |
Номинальные данные: |
|
| Сечение провода: | 70 mm2 |
| Номинальное напряжение до соседнего клеммника:: | 1000 V |
| Номинальное импульсное напряжение до соседнего клеммника: | 8 kV |
| Номинальный ток: | 192 А |
| Максимальный ток: | 232 А |
| Стандарты: | IEC 60947-7-1 |
Материал данных: |
|
| Материал: | Wemid |
| Цвет: | Темно-бежевый |
| UL рейтинг 94 горючести: | V-0 |
Системные характеристики: |
|
| Семейство продуктов : | W-серии |
| Тип подключения: | Винтовое соединение |
| Направление соединения: | на стороне |
| Количество уровней: | 1 |
| Количество соединений: | 2 |
| Количество зажимов на уровне: | 2 |
| Количество потенциалов на уровне: | 1 |
| Монтажная рейка: | TS 35 |
| Требуется концевая крышка пластины: | Нет |
Классификации: |
|
| ETIM 3.0: | EC000897 |
| UNSPSC: | 30-21-18-11 |
| EClass 5.1: | 27-14-11-20 |
| EClass 6.2: | 27-14-11-20 |
| EClass 7.1: | 27-14-11-20 |
