Описание:

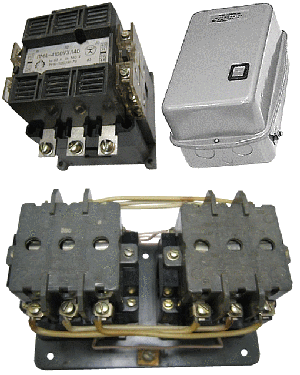

Пускатели электромагнитные ПМА предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 75кВт при напряжениях до 380 и 660В переменного тока частотой 50, 60 и 100Гц.
Дополнительные функции: реверсирование, при наличии тепловых реле – защита двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток U /D.
Пускатели выпускаются в следующих исполнениях:
а) открытое без теплового реле;
б) открытое с тепловым реле;
в) закрытое без теплового реле;
г) закрытое с тепловым реле.
Конструкция и технические данные:
| ПМА-Х1Х2Х3Х4 |
| ПМА – серия магнитных пускателей |
| Х1 – величина пускателя в зависимости от номинального тока (3 – 40А; 4 – 63А; 5 – 100А; 6 – 160А) |
| Х2 – назначение и наличие теплового реле и аппарата позисторной защиты: 1 – без реле, нереверсивные; 2 – с реле, нереверсивные; 3 – без реле, реверсивные с электрической блокировкой; 4 – с реле, реверсивные с электрической блокировкой; 5 – без реле, реверсивные с электрической и механической блокировками; 6 – с реле, реверсивные с электрической и механической блокировками; |
| Х3 – степень защиты и наличие кнопок: 0 – IP00; 1 – IP40 без кнопок; 2 – IР54 без кнопок; 3 – IР40 с кнопкой / ми; 4 – IР54 с кнопкой / ми; |
| Х4 – род тока цепи управления, напряжение главной цепи и число контактов вспомогательной цепи: 0 – переменный, 380В, 1 – постоянный, 660В; 2 – переменный, 660В, 2з.+2р. для 3:6-й величин; |
| Тип | Исполнение |
| ПМА-3100 40А | Открытый, нереверсивный, без реле, IP 00 |
| ПМА-3200 | Открытый, нереверсивный, c реле, IP 00 |
| ПМА-3110 | Закрытый, нереверсивный, без реле, IP 40 |
| ПМА-3210 | Закрытый, нереверсивный, с реле, IP 40 |
| ПМА-3300 | Открытый, реверсивный, без реле, IP 00 |
| ПМА-3400 | Открытый, реверсивный, c реле, IP 00 |
| ПМА-3410 | Закрытый, реверсивный, с реле, IP 40 |
| ПМА-3500 | Открытый, реверсивный, без реле, IP 00 с механической блокировкой |
| ПМА-4100 63А | Открытый, нереверсивный, без реле, IP 00 |
| ПМА-4110 | Закрытый, нереверсивный, без реле, IP 40 |
| ПМА-4120 | Закрытый, нереверсивный, без реле, IP 54 |
| ПМА-4130 | Закрытый, нереверсивный, без реле, IP 40, с кнопкой / ми |
| ПМА-4140 | Закрытый, нереверсивный, без реле, IP 54, с кнопкой / ми |
| ПМА-4200 | Открытый, нереверсивный, c реле, IP 00 |
| ПМА-4210 | Закрытый, нереверсивный, с реле, IP 40 |
| ПМА-4220 | Закрытый, нереверсивный, с реле, IP 54 |
| ПМА-4230 | Закрытый, нереверсивный, с реле, IP 40, с кнопкой / ми |
| ПМА-4240 | Закрытый, нереверсивный, без реле, IP 54, с кнопкой / ми |
| ПМА-4300 | Открытый, реверсивный, без реле, IP 00 |
| ПМА-4310 | Закрытый, нереверсивный, без реле, IP 40 |
| ПМА-4320 | Закрытый, реверсивный, без реле, IP 54 |
| ПМА-4400 | Открытый, реверсивный, с реле, IP 00 |
| ПМА-4410 | Закрытый, реверсивный, с реле, IP 40 |
| ПМА-4420 | Закрытый, реверсивный, с реле, IP 54 |
| ПМА-4500 | Открытый, реверсивный, без реле, IP 00 с механической блокировкой |
| ПМА-4510 | Закрытый, реверсивный, без реле, IP 40 с механической блокировкой |
| ПМА-4520 | Закрытый, реверсивный, без реле, IP 54 с механической блокировкой |
| ПМА-4600 | Открытый, реверсивный, с реле, IP 00 с механической блокировкой |
| ПМА-4610 | Закрытый, реверсивный, с реле, IP 40 с механической блокировкой |
| ПМА-4620 | Закрытый, реверсивный, с реле, IP 54 с механической блокировкой |
| ПМА-5100 100А | открытый, нереверсивный, без реле, IP 00 |
| ПМА-5202 | открытый, нереверсивный, с реле |
| ПМА-5112 | закрытый, нереверсивный, без реле, IP 40 |
| ПМА-5212 | закрытый, нереверсивный, с реле, IP 40 |
| ПМА-5502 | открытый, реверсивный, без реле с механической блокировкой |
| ПМА-5602 | открытый, реверсивный, с реле с механической блокировкой |
| ПМА-5612 | закрытый, реверсивный, с реле, IP 40 с механической блокировкой |
| ПМА-6102 | Открытый, нереверсивный, без реле |
| ПМА-6202 | Открытый, нереверсивный, с реле |
| ПМА-6112 | Закрытый, нереверсивный, без реле, IP 40 |
| ПМА-6212 | Закрытый, нереверсивный, с реле, IP 40 |
| ПМА-6122 | Закрытый, нереверсивный, без реле, IP 54 |
| ПМА-6222 | Закрытый, нереверсивный, с реле, IP 54 |
| ПМА-6132 | Закрытый, нереверсивный, без реле, IP 40, с кнопкой / ми |
| ПМА-6232 | Закрытый, нереверсивный, с реле, IP 40, с кнопкой / ми |
| ПМА-6142 | Закрытый, нереверсивный, без реле, IP 54, с кнопкой / ми |
| ПМА-6242 | Закрытый, нереверсивный, с реле, IP 54, с кнопкой / ми |
| ПМА-6302 | Открытый, реверсивный, без реле |
| ПМА-6402 | Открытый, реверсивный, с реле |
| ПМА-6502 | Открытый, реверсивный, без реле с механической блокировкой |
| ПМА-6602 | Открытый, реверсивный, с реле с механической блокировкой |
| ПМА-6312 | Закрытый, реверсивный, без реле, IP 40 |
| ПМА-6412 | Закрытый, реверсивный, с реле, IP 40 |
| ПМА-6512 | Закрытый, реверсивный, без реле, IP 40 с механической блокировкой |
| ПМА-6612 | Закрытый, реверсивный, с реле, IP 40 с механической блокировкой |
| ПМА-6322 | Закрытый, реверсивный, без реле, IP 54 |
| ПМА-6422 | Закрытый, реверсивный, с реле, IP 54 |
| ПМА-6522 | Закрытый, реверсивный, без реле, IP 54 с механической блокировкой |
| ПМА-6622 | Закрытый, реверсивный, с реле, IP 54 с механической блокировкой |
